コンクリートビスのパイオニア、装い新たに新登場！タップコン、タップコンF

WEBカタログを開く

頭部形状

なべ

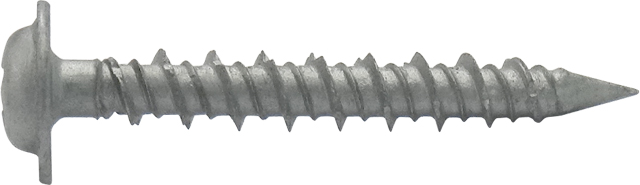

パンワッシャー

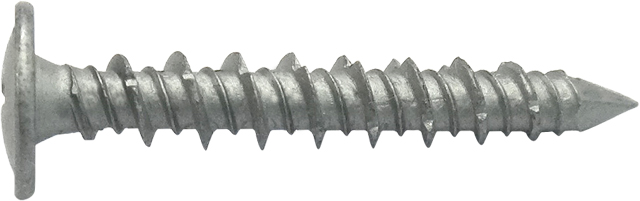

シンワッシャー

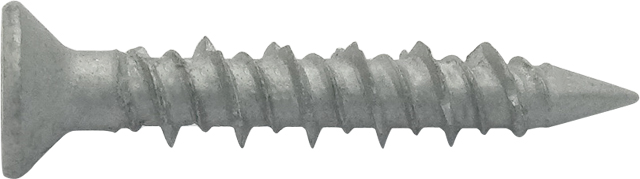

サラ

フレキ

ウェハー

技術データ

試験本数各10本、最大荷重平均値
引抜試験	Fc21N/mm²
アンカー	タップコン				タップコンF
アンカー径	4		5		6
下穴径(mm)	3.4		4.3		5.3			5.4
下穴深さ（mm）	30	40	40	55	40	50	60	70
埋込み深さ（mm）	22	30	30	45	30	40	50	60
最大荷重（kN）	1.8	3.4	2.7	5.4	3	4.6	6.1	6.8
最小荷重（kN）	1.4	2.4	1.9	4.4	2.5	2.6	4.6	5.3
標準偏差	0.19	0.56	0.39	0.75	0.25	0.94	0.89	0.87
変動係数（%）	10.3	15.7	14.2	13.7	8.1	20.2	14.5	12.8

試験本数3本、最大荷重平均値
実体せん断試験	Fc21N/mm²
アンカー	タップコン
アンカー径	4	5
下穴径(mm)	3.4	4.3
下穴深さ（mm）	30	40
埋込み深さ（mm）	22	30
最大荷重（kN）	3	3.8
最小荷重（kN）	2.7	3.6
標準偏差	0.28	0.22
変動係数（%）	9.1	5.8

施工手順

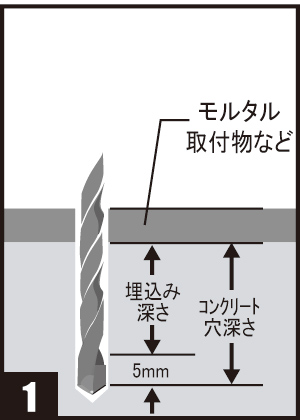

所定の径のドリルで、コンクリートに穴あけ。コンクリート穴深さはタップコンの埋め込み深さ+5mm以上。
※取付物やモルタルなどｺﾝｸﾘｰﾄ以外の厚み部分は「埋め込み深さ」に含みません。
※穴の中の切粉はブロワーなどで排出してください。

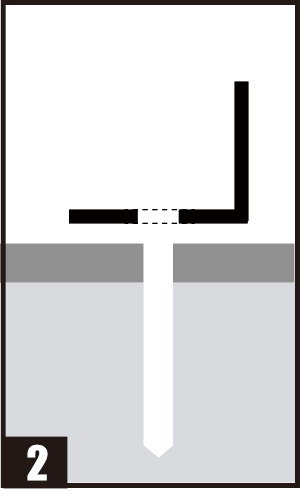

取付物の穴と下穴の位置を合わせる。

十字ドライバーを用いて手動でタップコンを下穴にねじ込む。

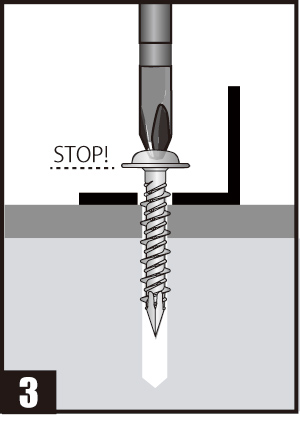

※やむを得ずｲﾝﾊﾟｸﾄﾄﾞﾗｲﾊﾞｰを使用する場合は、タップコン座面が取付物面に接する前に必ず一度止めてください（寸止め）。

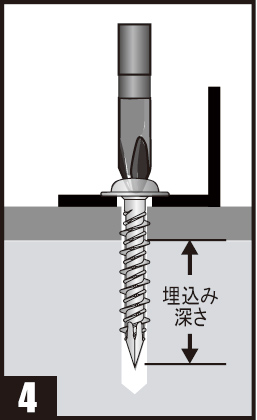

ねじ込み力を加減しながら最終的に締め付け。
下記技術データのストリッピングトルク試験値を参照し、破壊荷重の70%程度を締付けトルクの目安としてください。

品目表

※各品目の各部寸法はWEBカタログをご参照ください。
試験成績書は各商品グループの代表品目の社内試験結果をまとめたものです。規格値や許容荷重値ではありません。
安全率の設定などは納め方や荷重の種類、使用期間などに応じて建築士や設計の専門家の判断に従ってください。
CADデータ、写真、試験成績書は随時見直し、追加して参ります。
各種データは「会員登録」をして頂く事で閲覧可能になります。会員登録済の方はこちらからログインしてください。

タップコン 4ミリ　５ミリ　鋼製　ジオメット

	サイズ	商品コード		パッケージ仕様					ドリル径	CAD		写真	試験成績書
	呼び径×長さ	パック	ハーフBOX	本 /パック	パック /中箱	パック /外箱	本 /BOX	BOX /外箱	ドリル径	dwg		写真	試験成績書

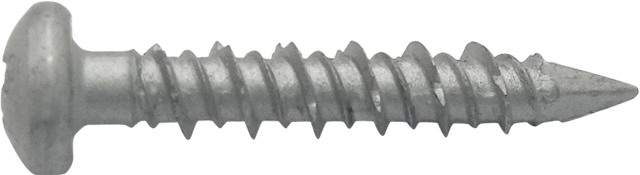

なべ	4×25	725899	726042	100	5	50	500	10	3.4	dxfdxf	jwdxf	jpgjpg	PDFPDF

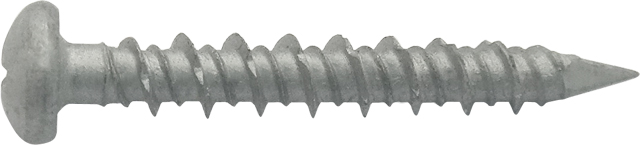

	4×32	725921	726053	70	5	50	350	10	3.4	dxfdxf	jwdxf	jpgjpg

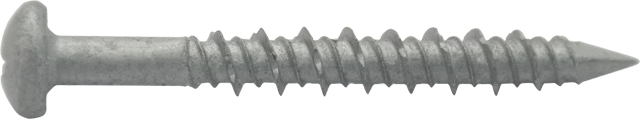

	4×38半	725932	726064	50	5	50	250	10	3.4	dxfdxf	jwdxf	jpgjpg

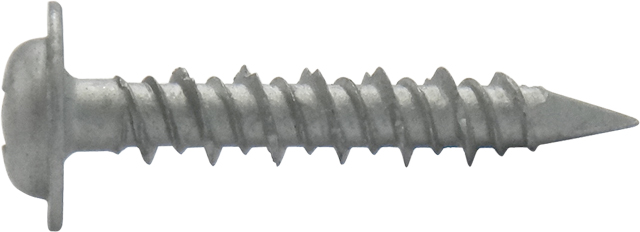

ﾊﾟﾝﾜｯｼｬｰ	4×25	725943	726075	70	5	50	350	10	3.4	dxfdxf	jwdxf	jpgjpg
ﾊﾟﾝﾜｯｼｬｰ	4×32	725954	726086	50	5	50	250	10	3.4	dxfdxf	jwdxf	jpgjpg
ｼﾝﾜｯｼｬｰ	5×35	726009	726141	35	5	50	175	10	4.3	dxfdxf	jwdxf	jpgjpg
	5×45半	準備中			5	50		10	4.3	―	―	―

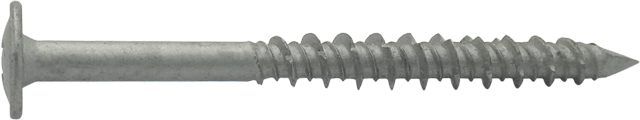

	5×60半	726020	726152	20	5	50	100	10	4.3	dxfdxf	jwdxf	jpgjpg
サラ	4×25	725965	726097	100	5	50	500	10	3.4	dxfdxf	jwdxf	jpgjpg

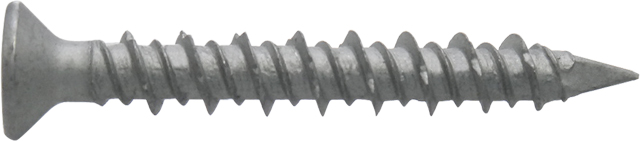

	4×32	725976	726108	70	5	50	350	10	3.4	dxfdxf	jwdxf	jpgjpg

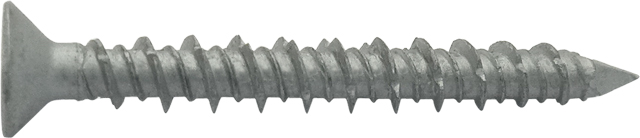

	5×45	725987	726119	30	5	50	150	10	4.3	dxfdxf	jwdxf	jpgjpg

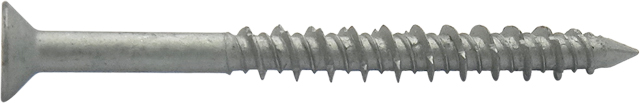

	5×60半	725998	726130	20	5	50	100	10	4.3	dxfdxf	jwdxf	jpgjpg
フレキ	5×65半	726031	726163	20	5	50	100	10	4.3	dxfdxf	jwdxf	jpgjpg

タップコンF　６ミリ鋼製　三価ユニクロ

	サイズ	商品コード	本 /BOX	BOX /外箱	ドリル径	CAD		写真	試験成績書
	呼び径×長さ	商品コード	本 /BOX	BOX /外箱	ドリル径	dwg		写真	引抜きドリル径5.3	引抜きドリル径5.4

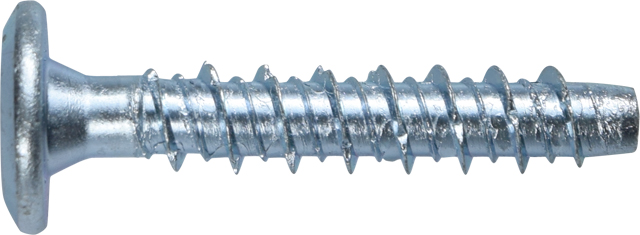

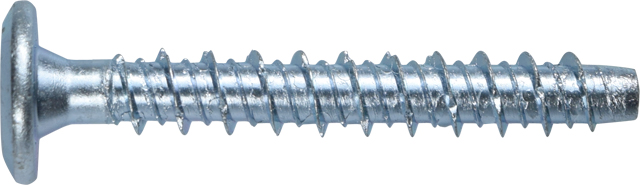

ウェハー	6× 35	338500	400	5	5.3	dxfdxf	jwdxf	jpgjpg	PDFPDF	PDFPDF
	6× 45	338511	300	5	5.3	dxfdxf	jwdxf	jpgjpg

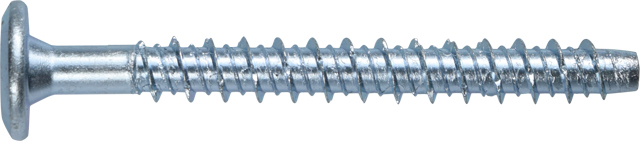

	6× 60	338588	200	5	5.3	dxfdxf	jwdxf	jpgjpg

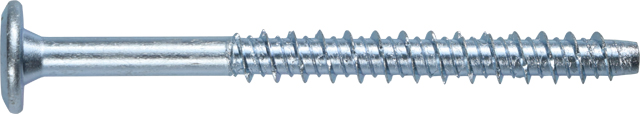

	6× 75	338544	150	5	5.3	dxfdxf	jwdxf	jpgjpg
	6×100	338555	100	5	5.3	dxfdxf	jwdxf	jpgjpg
	6×125	338566	100	5	5.3	dxfdxf	jwdxf	jpgjpg
	6×150	338577	100	5	5.3	dxfdxf	jwdxf	jpgjpg

※60mm以上埋め込む場合はドリル径φ5.4を推奨します。

SUSタップコン４ミリ　５ミリ　SUS410製サスガードSG

	サイズ	商品コード		パッケージ仕様					ドリル径	CAD		写真	試験成績書
	呼び径×長さ	パック	ハーフBOX	本 /パック	パック /中箱	パック /外箱	本 /BOX	BOX /外箱	ドリル径	dwg		写真	試験成績書

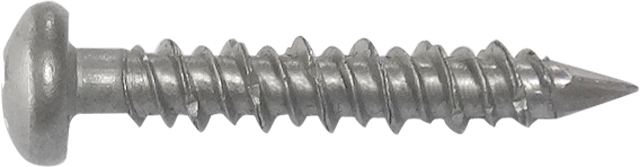

なべ	4×25	726317	726394	100	5	50	500	10	3.4	dxfdxf	jwdxf	jpgjpg	PDFPDF

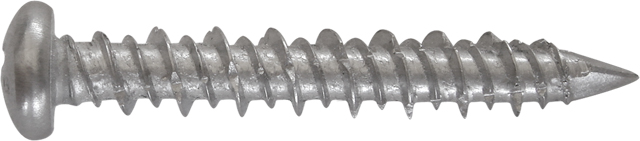

なべ	4×32	726328	726405	70	5	50	350	10	3.4	dxfdxf	jwdxf	jpgjpg
ﾊﾟﾝﾜｯｼｬｰ	4×25	726339	726416	70	5	50	350	10	3.4	dxfdxf	jwdxf

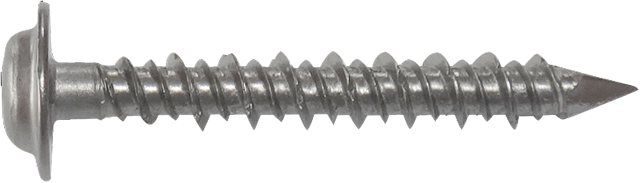

ﾊﾟﾝﾜｯｼｬｰ	4×32	726350	726427	50	5	50	250	10	3.4	dxfdxf	jwdxf	jpgjpg
ｼﾝﾜｯｼｬｰ	5×35	726383	726460	35	5	50	175	10	4.3	dxfdxf	jwdxf

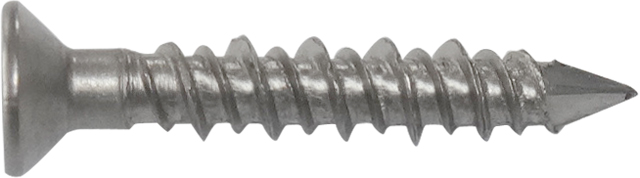

サラ	4×25	726361	726438	100	5	50	500	10	3.4	dxfdxf	jwdxf	jpgjpg

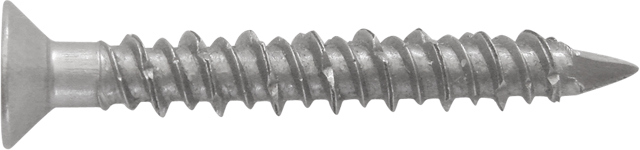

サラ	4×32	726372	726449	70	5	50	350	10	3.4	dxfdxf	jwdxf	jpgjpg

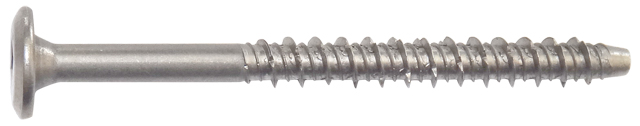

SUSタップコンF ６ミリ SUS410製サスガードSG

	サイズ	商品コード	本 /BOX	BOX /外箱	ドリル径	CAD		写真	試験成績書
	呼び径×長さ	商品コード	本 /BOX	BOX /外箱	ドリル径	dwg		写真	引抜きドリル径5.3	引抜きドリル径5.4

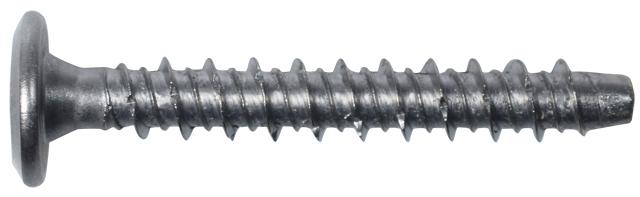

ウェハー	6× 35	732499	400	5	5.3	dxfdxf	jwdxf		PDFPDF	PDFPDF
	6× 45	732510	300	5	5.3	dxfdxf	jwdxf	jpgjpg

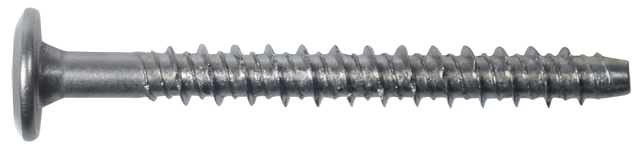

	6× 60	732521	200	5	5.3	dxfdxf	jwdxf	jpgjpg
	6× 75	732532	150	5	5.3	dxfdxf	jwdxf	jpgjpg
	6×100	732543	100	5	5.3	dxfdxf	jwdxf
	6×125	(732554)	100	5	5.3	dxfdxf	jwdxf
	6×150	(732565)	100	5	5.3	dxfdxf	jwdxf

※60mm以上埋め込む場合はドリル径φ5.4を推奨します。

( )付きの品目は受注生産品です。生産ロットや納期につきましてはお問い合わせください。

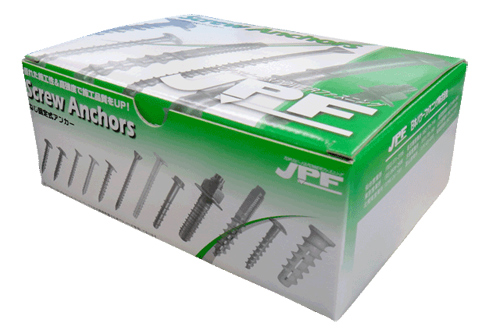

パッケージイメージ

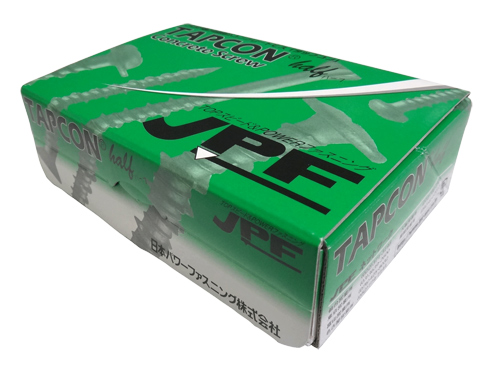

タップコンハーフボックス

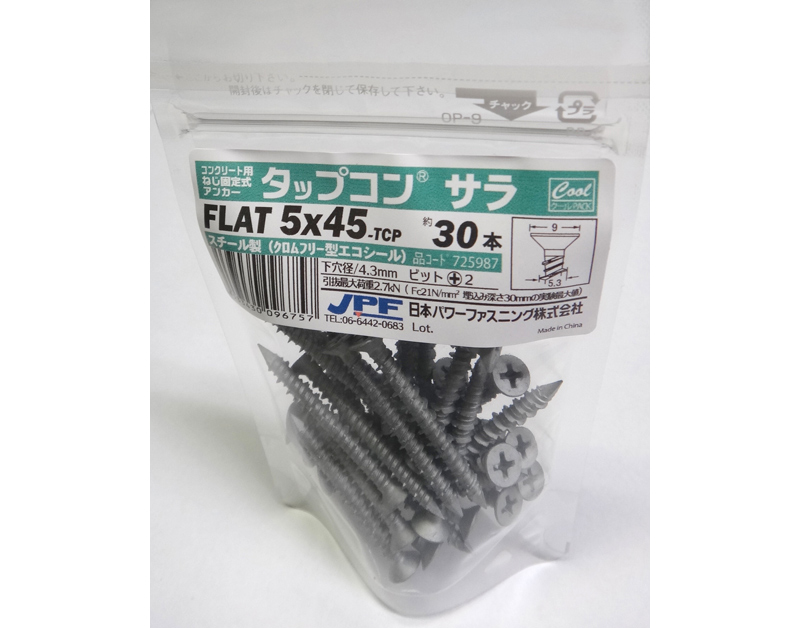

タップコンパック

タップコンF用BOX
