鋼板＋Cチャン固定イメージ
| 下地鋼材厚み(mm) | 引抜保持力(kN) | ||
| 3.5ﾐﾘ並目 | 4ﾐﾘ並目 | 5ﾐﾘ並目 | |
| 1.2 | 1.4 | － | － |
| 1.6 | 2.5 | 2.6 | 2.8 |
| 2.3 | － | 4.5 | 4.8 |
| 3.2 | － | 6.5 | 7.1 |
| ねじタイプ | サイズ | 商品コード | 入り数 | 適用板厚 | 締結厚(働き) | CAD データ |
写真 | 試験成績書 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 呼び径×長さ | 本/BOX | BOX/外箱 | 最小 | 最大 | 最小 | 最大 | ||||||
| 全ねじ | (3.5 x10) | 335008 | 2000 | 10 | 1.2 | 2.0 | 1.2 | 3.0 | dxfdxf | jwjw | jpgjpg | PDFPDF |

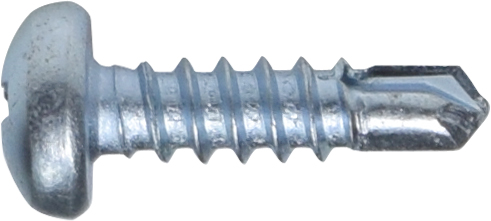

| (3.5 x13) | 335009 | 1000 | 10 | 1.2 | 2.0 | 1.2 | 5.5 | dxfdxf | jwjw | jpgjpg | ||
| (3.5 x16) | 335011 | 1000 | 10 | 1.2 | 2.0 | 1.2 | 8.5 | dxfdxf | jwjw | jpgjpg | ||
| (3.5 x19) | 335016 | 1000 | 10 | 1.2 | 2.0 | 1.2 | 11.5 | dxfdxf | jwjw | jpgjpg | ||

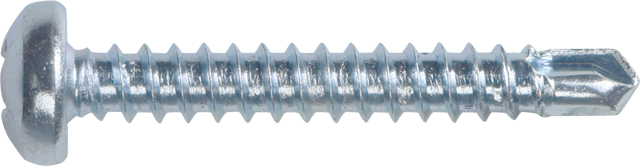

| (3.5 x25) | 335023 | 1000 | 10 | 1.2 | 2.0 | 1.2 | 17.5 | dxfdxf | jwjw | jpgjpg | ||
| 全ねじ | 4×10 | 335601 | 1000 | 10 | 1.6 | 2.0 | 1.6 | 2.5 | dxfdxf | jwjw | jpgjpg | PDFPDF |

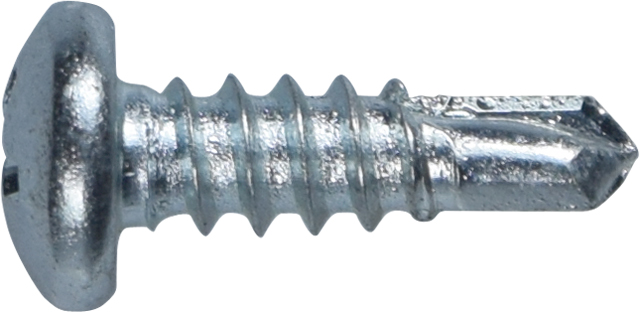

| 4×13 | 012314 | 1000 | 10 | 1.6 | 3.2 | 1.6 | 4.0 | dxfdxf | jwjw | jpgjpg | ||
| 4×16 | 012468 | 1000 | 10 | 1.6 | 3.2 | 1.6 | 6.5 | dxfdxf | jwjw | jpgjpg | ||
| 4×19 | 012479 | 1000 | 10 | 1.6 | 3.2 | 1.6 | 9.5 | dxfdxf | jwjw | jpgjpg | ||
| 4×25 | 012325 | 500 | 10 | 1.6 | 3.2 | 1.6 | 15.0 | dxfdxf | jwjw | jpgjpg | ||

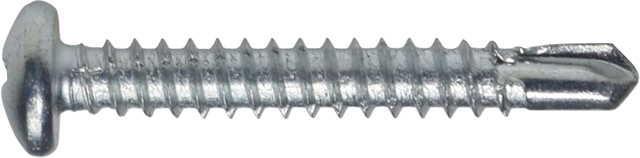

| 4×30 | 012327 | 1000 | 5 | 1.6 | 3.2 | 1.6 | 20.0 | dxfdxf | jwjw | jpgjpg | ||

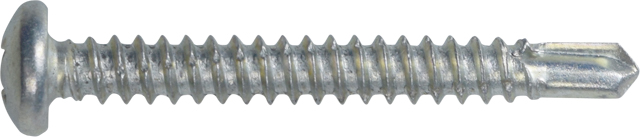

| 4×35 | 012600 | 1000 | 5 | 1.6 | 3.2 | 1.6 | 25.0 | dxfdxf | jwjw | jpgjpg | ||

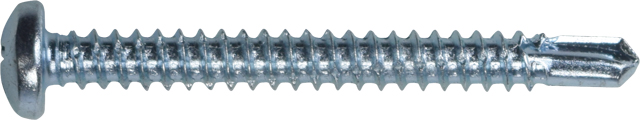

| 4×40 | 335185 | 500 | 5 | 1.6 | 3.2 | 1.6 | 30.0 | dxfdxf | jwjw | jpgjpg | ||

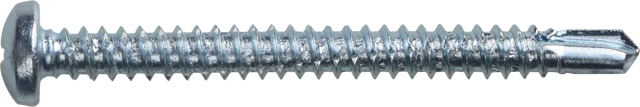

| 4×45 | 335211 | 500 | 5 | 1.6 | 3.2 | 1.6 | 35.0 | dxfdxf | jwjw | jpgjpg | ||
| 全ねじ | 5×13 | 334949 | 500 | 10 | 1.6 | 3.2 | 1.6 | 3.0 | dxfdxf | jwjw | jpgjpg | |
| 5×16 | 334971 | 500 | 10 | 1.6 | 3.2 | 1.6 | 5.5 | dxfdxf | jwjw | jpgjpg | ||
| 5×19 | 335013 | 500 | 10 | 1.6 | 3.2 | 1.6 | 8.5 | dxfdxf | jwjw | jpgjpg | ||

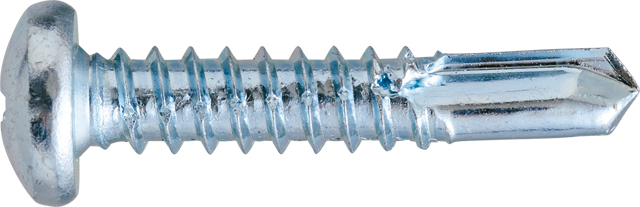

| 5×25 | 335041 | 500 | 10 | 1.6 | 5.0 | 1.6 | 12.0 | dxfdxf | jwjw | jpgjpg | ||

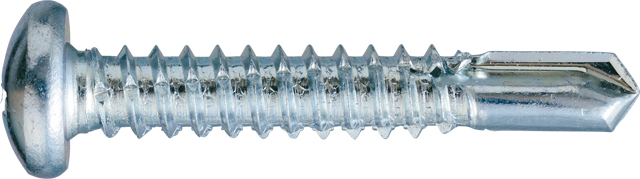

| 5×30 | 335076 | 500 | 5 | 1.6 | 5.0 | 1.6 | 17.0 | dxfdxf | jwjw | jpgjpg | ||

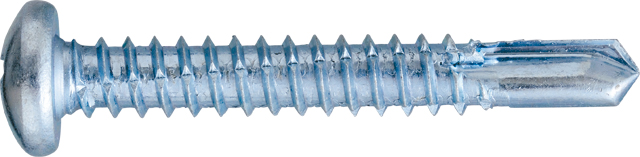

| 5×35 | 335088 | 500 | 5 | 1.6 | 5.0 | 1.6 | 22.0 | dxfdxf | jwjw | jpgjpg | ||

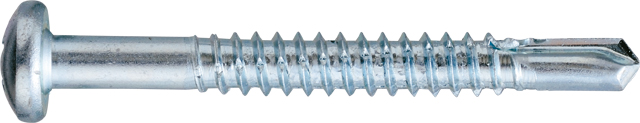

| 半ねじ | 5×45 | 335050 | 500 | 5 | 1.6 | 5.0 | 13.0 | 32.0 | dxfdxf | jwjw | jpgjpg | |
( )付きの品目は受注生産品です。生産ロットや納期につきましてはお問い合わせください。
| ねじタイプ | サイズ | 商品コード | 入り数 | 適用板厚 | 締結厚(働き) | CAD | 写真 | 試験成績書 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 呼び径×長さ | 本/BOX | BOX/外箱 | 最小 | 最大 | 最小 | 最大 | ||||||
| 全ねじ | 4×10 | 700314 | 1000 | 10 | 1.6 | 2.0 | 1.6 | 2.5 | dxfdxf | jwjw | PDFPDF | |

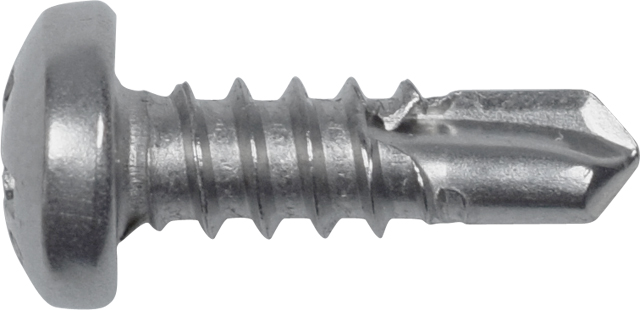

| 4×13 | 702437 | 1000 | 10 | 1.6 | 3.2 | 1.6 | 4.0 | dxfdxf | jwjw | jpgjpg | ||
| 4×16 | 702448 | 1000 | 10 | 1.6 | 3.2 | 1.6 | 6.5 | dxfdxf | jwjw | jpgjpg | ||

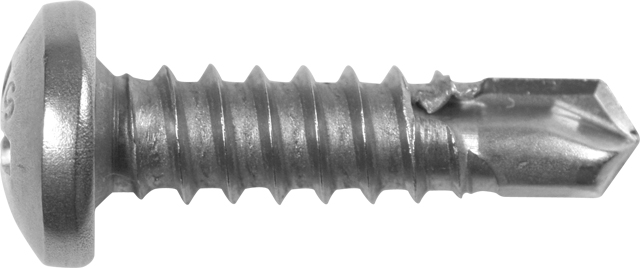

| 4×19 | 714019 | 1000 | 10 | 1.6 | 3.2 | 1.6 | 9.5 | dxfdxf | jwjw | jpgjpg | ||

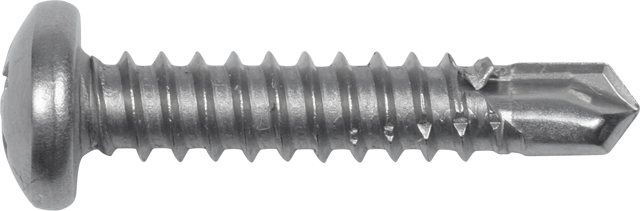

| 4×25 | 702459 | 500 | 10 | 1.6 | 3.2 | 1.6 | 15.5 | dxfdxf | jwjw | jpgjpg | ||
| 4×30 | 701887 | 1000 | 5 | 1.6 | 3.2 | 1.6 | 20.5 | dxfdxf | jwjw | |||
| 4×35 | 701898 | 1000 | 5 | 1.6 | 3.2 | 1.6 | 25.5 | dxfdxf | jwjw | jpgjpg | ||

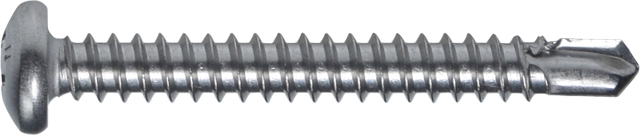

| 4×45 | 701931 | 500 | 5 | 1.6 | 3.2 | 1.6 | 35.5 | dxfdxf | jwjw | |||
| 4×50 | 701942 | 500 | 5 | 1.6 | 3.2 | 1.6 | 40.5 | dxfdxf | jwjw | |||

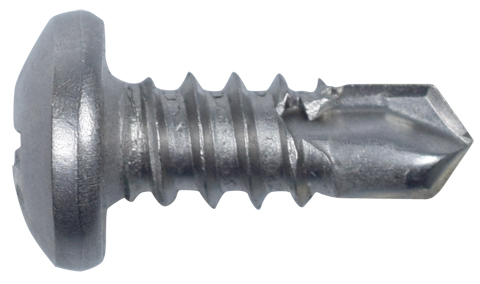

| 全ねじ | 5×13 | 702206 | 500 | 10 | 1.6 | 3.0 | 1.6 | 3.5 | dxfdxf | jwjw | jpgjpg | |

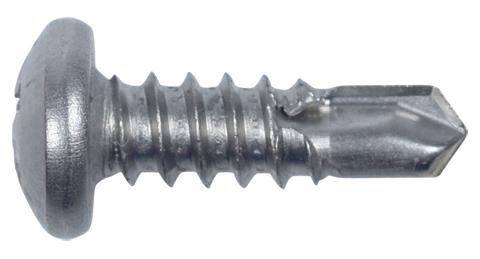

| 5×16 | 702778 | 500 | 10 | 1.6 | 3.2 | 1.6 | 5.5 | dxfdxf | jwjw | jpgjpg | ||
| 5×19 | 702789 | 500 | 10 | 1.6 | 3.2 | 1.6 | 8.5 | dxfdxf | jwjw | jpgjpg | ||
| 5×25 | 702107 | 500 | 10 | 1.6 | 3.2 | 1.6 | 14.5 | dxfdxf | jwjw | jpgjpg | ||
| ねじタイプ | サイズ | 商品コード | 入り数 | 適用板厚 | 締結厚(働き) | CAD | 写真 | 試験成績書 （引抜き） |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 呼び径×長さ | 本/BOX | BOX/外箱 | 最小 | 最大 | 最小 | 最大 | ||||||
| 全ねじ | (4×10) | 702470 | 1000 | 10 | 1.6 | 2.0 | 1.6 | 3.0 | dxfdxf | jwjw | PDFPDF | |

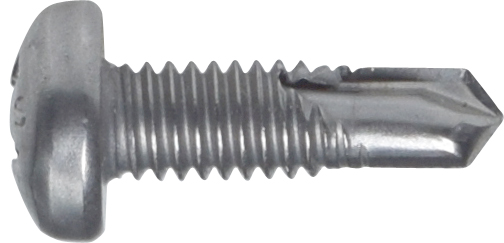

| (4×13) | 702481 | 1000 | 10 | 1.6 | 3.0 | 1.6 | 4.5 | dxfdxf | jwjw | jpgjpg | ||

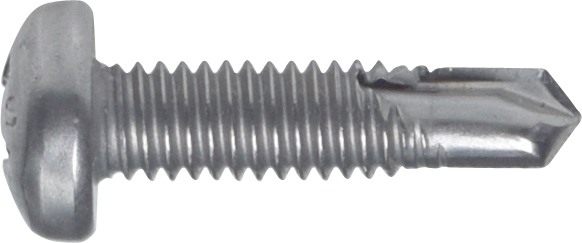

| (4×16) | 701260 | 1000 | 10 | 1.6 | 3.0 | 1.6 | 7.5 | dxfdxf | jwjw | jpgjpg | ||
( )付きの品目は受注生産品です。生産ロットや納期につきましてはお問い合わせください。
鉄用BOX
ステンレス用BOX
