アリンコ｜セメント系建材用ファスナー（あと施工アンカー）｜製品・技術案内

ALC用ねじ固定式アンカーの元祖アリンコ

WEBカタログを開く

頭部形状

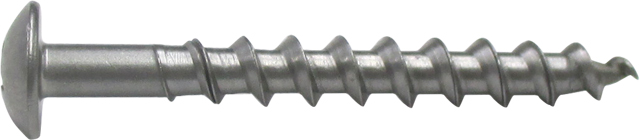

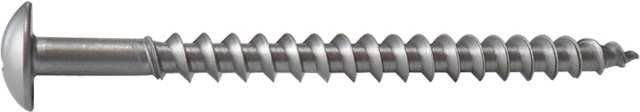

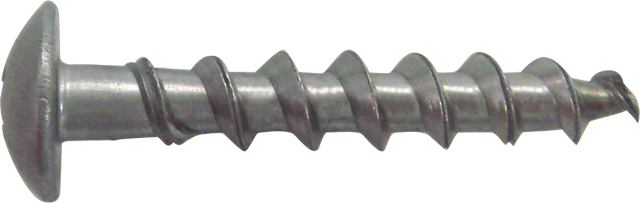

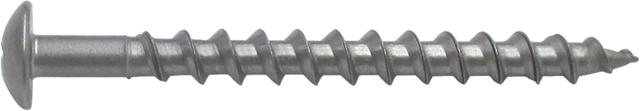

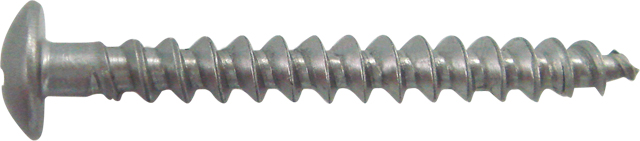

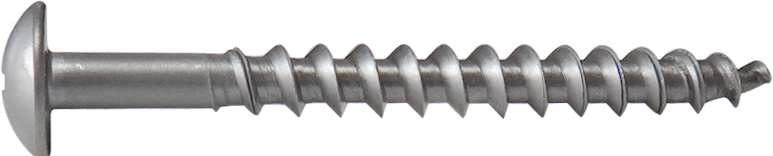

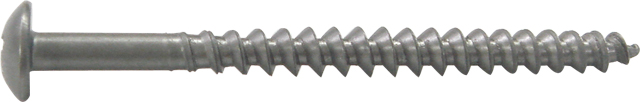

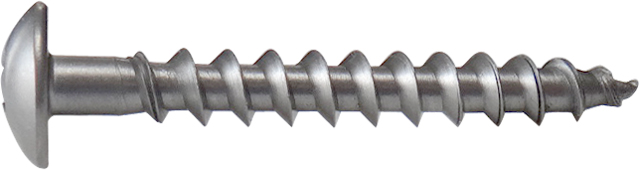

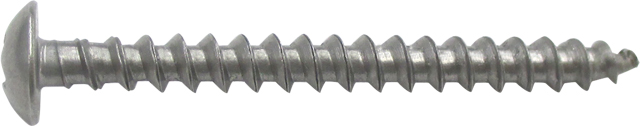

トラス

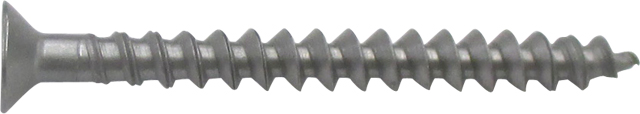

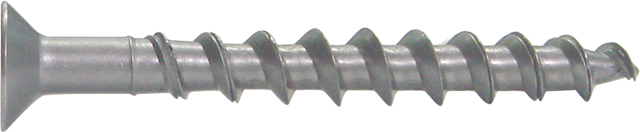

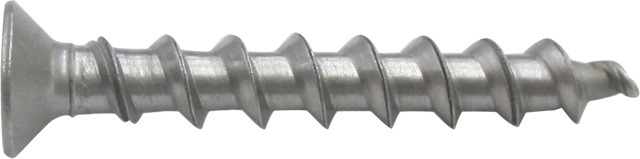

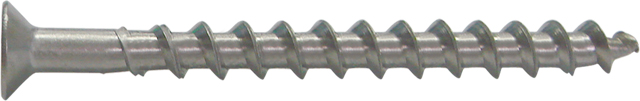

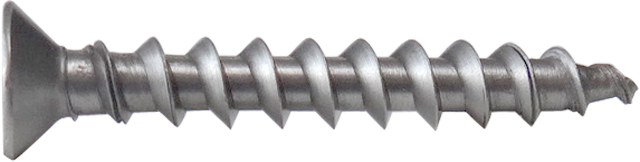

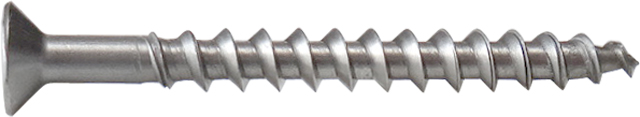

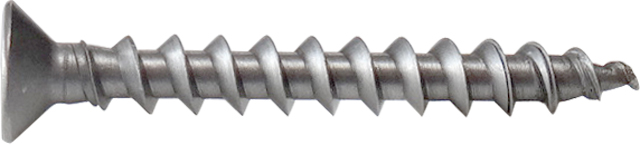

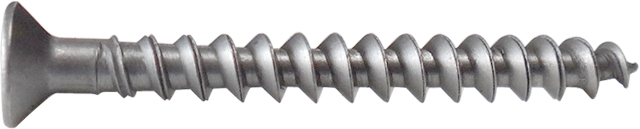

サラ

技術データ

試験本数各10本、最大荷重平均値
引抜き試験	M4		M5		M6
埋込み深さ（mm）	30	40	30	40	30	40	50
最大荷重（kN）	0.6	0.7	0.6	0.9	0.6	1	1.3
標準偏差	0.03	0.04	0.02	0.03	0.03	0.02	0.05
変動係数（%）	4.1	4.8	2.4	3.5	5	1.7	4

試験本数各3本、最大荷重平均値
せん断試験	M4		M5		M6
埋込み深さ（mm）	30	40	30	40	30	40	50
最大荷重（kN）	0.6	0.7	0.7	1	0.9	1.2	1.6
標準偏差	0.01	0.01	0.02	0.01	0.01	0.05	0.06
変動係数（%）	2.4	1.5	2.5	0.8	1.1	4.1	3.7

施工手順

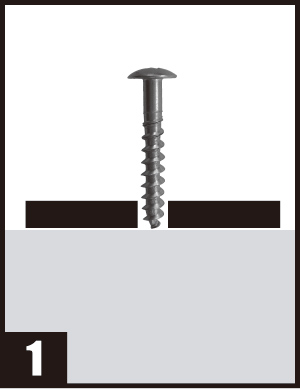

取付部材の穴にアリンコをあてがう

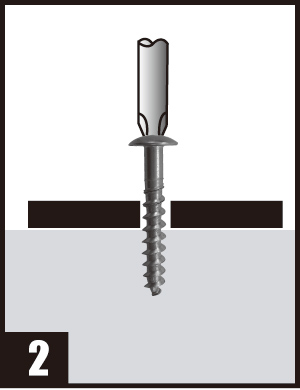

ＡＬＣに対して垂直にﾄﾞﾗｲﾊﾞｰでねじ込む

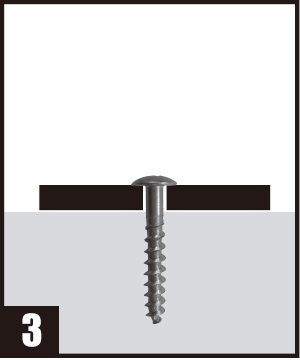

取付け完了（締めすぎに注意）

品目表

※各品目の各部寸法はWEBカタログをご参照ください。
試験成績書は各商品グループの代表品目の社内試験結果をまとめたものです。規格値や許容荷重値ではありません。
安全率の設定などは納め方や荷重の種類、使用期間などに応じて建築士や設計の専門家の判断に従ってください。
CADデータ、写真、試験成績書は随時見直し、追加して参ります。
各種データは「会員登録」をして頂く事で閲覧可能になります。会員登録済の方はこちらからログインしてください。

アリンコ　トラス頭　SUS430製サスガードSG

タイプ	サイズ	商品コード		パッケージ仕様					CADデータ		写真	引抜き・せん断試験成績書
タイプ	呼び径×長さ	パック	BOX	本 /パック	パック /中箱	パック /外箱	本 /BOX	BOX /外箱	CADデータ		写真	引抜き・せん断試験成績書
トラス	4x35	713667	713832	100	5	20	500	10	dxfdxf	jwdxf	jpgjpg	PDFPDF
	4x40	713678	713843	85	5	20	400	10	dxfdxf	jwdxf	jpgjpg
	4x50	713689	713854	80	5	20	300	10	dxfdxf	jwdxf	jpgjpg
	5x35	719904	718980	80	5	20	300	10	dxfdxf	jwdxf	jpgjpg
	5x40	719926	718991	70	5	20	300	10	dxfdxf	jwdxf	jpgjpg
	5x50	719937	719002	60	5	20	200	10	dxfdxf	jwdxf	jpgjpg
	5x65	719959	719013	50	5	20	100	10	dxfdxf	jwdxf	jpgjpg
	6x35	713700	713865	75	5	20	400	5	dxfdxf	jwdxf	jpgjpg
	6x40	713711	713876	60	5	20	400	5	dxfdxf	jwdxf	jpgjpg
	6x50	713722	713887	50	5	20	300	5	dxfdxf	jwdxf	jpgjpg
	6x65	713733	713898	45	5	20	200	5	dxfdxf	jwdxf	jpgjpg
	6x80	713744	713909	30	5	20	150	5	dxfdxf	jwdxf	jpgjpg

アリンコ　サラ頭　SUS430製サスガードSG

タイプ	サイズ	商品コード		パッケージ仕様					CADデータ		写真	引抜き・せん断試験成績書（トラス頭共用）
タイプ	呼び径×長さ	パック	BOX	本 /パック	パック /中箱	パック /外箱	本 /BOX	BOX /外箱	CADデータ		写真	引抜き・せん断試験成績書（トラス頭共用）
サラ	4x35	720069	718804	100	5	20	500	10	dxfdxf	jwdxf	jpgjpg	PDFPDF
	4x40	713755	713920	85	5	20	400	10	dxfdxf	jwdxf	jpgjpg
	4x50	713766	713931	80	5	20	300	10	dxfdxf	jwdxf	jpgjpg
	5x35	719981	719024	80	5	20	300	10	dxfdxf	jwdxf	jpgjpg
	5x40	720080	719035	70	5	20	300	10	dxfdxf	jwdxf	jpgjpg
	5x50	720025	719046	60	5	20	200	10	dxfdxf	jwdxf	jpgjpg
	5x65	720047	719057	50	5	20	100	10	dxfdxf	jwdxf	jpgjpg
	6x40	713777	713942	60	5	20	400	5	dxfdxf	jwdxf	jpgjpg
	6x50	713788	713953	50	5	20	300	5	dxfdxf	jwdxf	jpgjpg
	6x65	713799	713964	45	5	20	200	5	dxfdxf	jwdxf	jpgjpg

パッケージイメージ

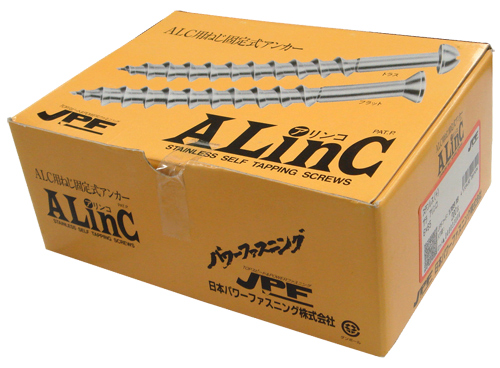

アリンコBOX

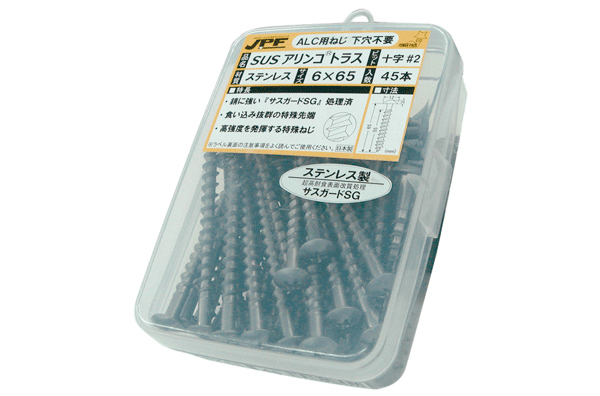

アリンコパック
