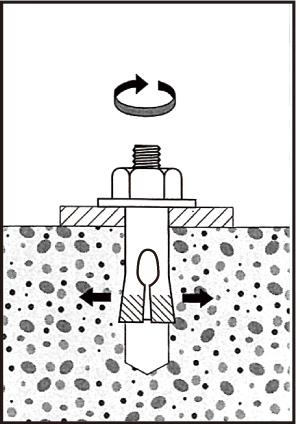

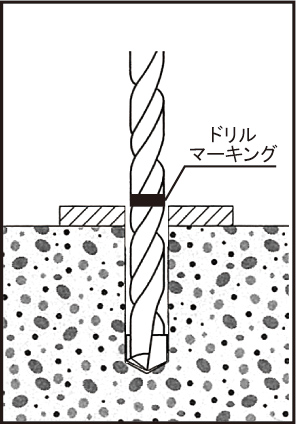

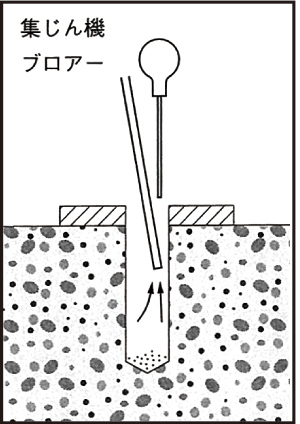

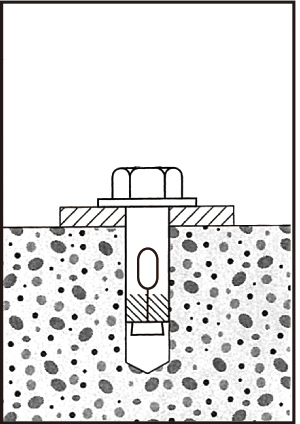

スプリングワッシャー(S)
無しタイプ
試料 | 4N57 | 5N75 |
下穴径(mm) | 13.5 | 16.5 |
下穴深さ(mm) | 50 | 60 |
埋込み深さ(mm) | 39 | 50 |
締付トルク(N・m) | 37.2 | 58.8 |
最大荷重(kN) | 23.7 | 39.4 |
標準偏差 | 2.7 | 2.9 |
変動係数(%) | 11.5 | 7.2 |
サイズ | 商品コード | パッケージ仕様 | ドリル径 | CADデータ | 写真 | 試験成績書21N | ||||
呼び径×長さ | 本 /BOX |
BOX /外箱 |
引抜き | せん断 | ||||||
S無し | 4N57(HN1222) | 716186 | 25 | 10 | 13.5 | dxfdxf | jwdxf | PDFPDF | PDFPDF | |
---|---|---|---|---|---|---|---|---|---|---|
4N75(HN1230) | 720993 | 25 | 8 | 13.5 | dxfdxf | jwdxf | ||||
4N100(HN1240) | 721004 | 25 | 8 | 13.5 | dxfdxf | jwdxf | ||||
5N75(HN5830) | 721026 | 20 | 6 | 16.5 | dxfdxf | jwdxf | jpgjpg | |||
5N100(HN5842) | 721037 | 10 | 10 | 16.5 | dxfdxf | jwdxf | ||||
S付き | 4N57S(HN1222) | 716197 | 25 | 10 | 13.5 | dxfdxf | jwdxf | |||

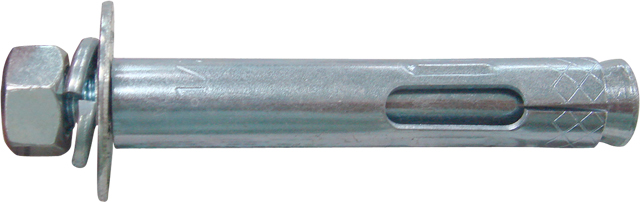

4N75S(HN1230) | 715702 | 25 | 8 | 13.5 | dxfdxf | jwdxf | jpgjpg | |||

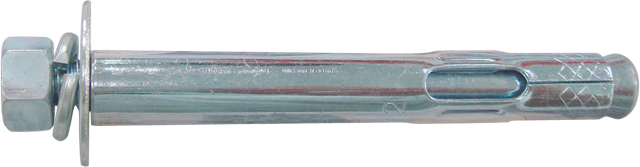

4N100S(HN1240) | 715713 | 25 | 8 | 13.5 | dxfdxf | jwdxf | jpgjpg | |||

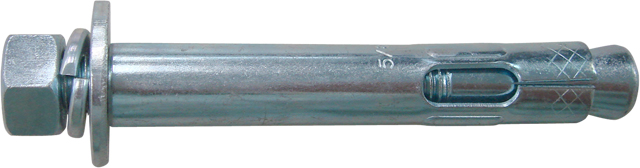

5N75S(HN5830) | 715724 | 20 | 6 | 16.5 | dxfdxf | jwdxf | jpgjpg | |||
5N100S(HN5842) | 715735 | 10 | 10 | 16.5 | dxfdxf | jwdxf | jpgjpg |
サイズ | 商品コード | パッケージ仕様 | ドリル径 | CADデータ | 写真 | 試験成績書6N | ||||
呼び径×長さ | 本 /BOX |
BOX /外箱 |
引抜き | せん断 | ||||||

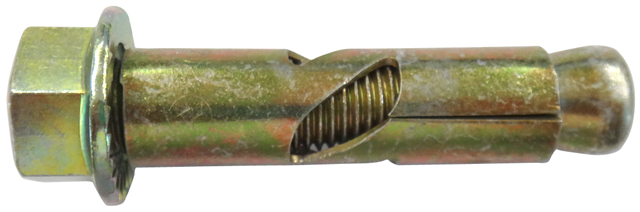

S無し | 6N80(DP20080) | 059806 | 10 | 5 | 21.5 | jpgjpg | PDFPDF | PDFPDF | ||
---|---|---|---|---|---|---|---|---|---|---|

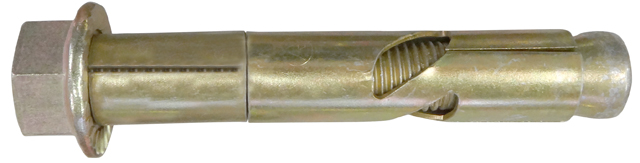

6N115(DP20115) | 059806 | 5 | 10 | 21.5 | jpgjpg | |||||

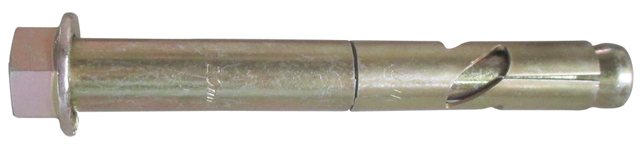

6N160(DP20160) | 014492 | 5 | 10 | 21.5 | jpgjpg |
