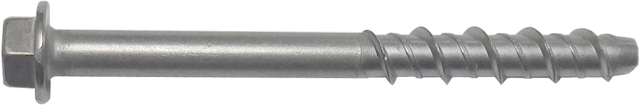

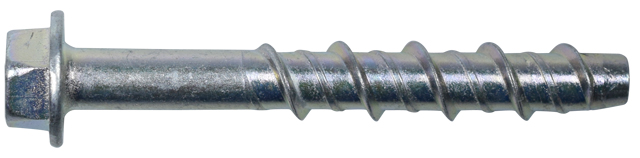

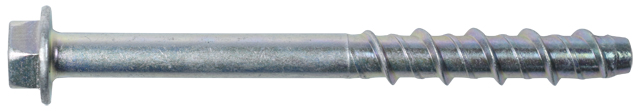

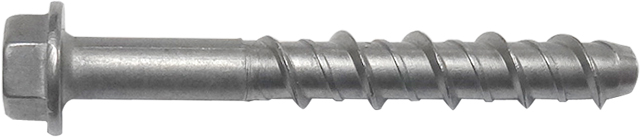

六角

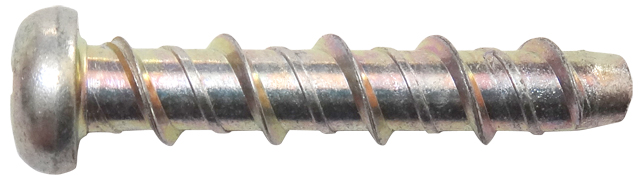

なべ
コンクリート 強度 |
下穴径 | 穿孔深さ | 埋込み深さ | 引抜き試験 | せん断試験 | 実体ねじり試験 | |||
最大荷重平均 | 破壊形態 | 最大荷重平均 | 破壊形態 | 最大トルク平均 | |||||
21N/mm2 | 5.5mm | 40mm | 30mm | 8kN | コーン破壊 | 8kN | コンクリート破壊 | 35N・m | アンカー破断 |
50mm | 40mm | 11kN | コーン破壊 | 11kN | アンカー破断 | - | - |
サイズ | 商品コード | パッケージ仕様 | ドリル径 | CAD | 写真 | 試験成績書21N | ||||
呼び径×長さ | 本 /BOX |
BOX /外箱 |
dxf | jw | 引抜き | せん断 | ||||
六角 | (6×35) | 162404 | 100 | 12 | 5.5 | dxfdxf | jwjw | PDFPDF | PDFPDF | |
---|---|---|---|---|---|---|---|---|---|---|
(6×50) | 161095 | 100 | 12 | 5.5 | dxfdxf | jwjw | jpgjpg | |||
(6×70) | 161106 | 50 | 6 | 5.5 | dxfdxf | jwjw | jpgjpg | |||
なべ | (6×35) | 162415 | 100 | 12 | 5.5 | dxfdxf | jwjw | jpgjpg |
( )付きの品目は受注生産品です。生産ロットや納期につきましてはお問い合わせください。
