引抜き試験 | K4 | K6 | K8 | K10 | |||||
下穴径(mm) | 10 | 10 | 12 | 14 | |||||
下穴深さ(mm) | 60 | 60 | 70 | 80 | |||||
埋込み深さ(mm) | 50 | 50 | 60 | 70 | |||||
ボルト類 | M4ボルト | M4.1木ねじ | M6ボルト | M5.1木ねじ | TP660 | 5/16ボルト | TP870 | M10ボルト | TP1080 |
ボルト貫入量 | 40 | 40 | 40 | 40 | 45 | 50 | 50 | 60 | 60 |
引抜き最大荷重(kN) | 1.8 | 1.6 | 2.1 | 1.7 | 2.1 | 3.3 | 2.7 | 3.7 | 3.5 |
標準偏差 | 0.14 | 0.09 | 0.27 | 0.07 | 0.21 | 0.37 | 0.08 | 0.17 | 0.1 |
変動係数(%) | 7.5 | 5.6 | 12.7 | 4.1 | 9.8 | 10.8 | 2.8 | 4.5 | 2.8 |
せん断試験 | K6 | K8 | K10 |
下穴径(mm) | 10 | 12 | 14 |
下穴深さ(mm) | 60 | 70 | 80 |
埋込み深さ(mm) | 50 | 60 | 70 |
ボルト類 | M6ボルト | TP870 | TP1080 |
ボルト貫入量 | 45 | 50 | 60 |
最大荷重平均(kN) | 3.2 | 4.9 | 5.1 |
標準偏差 | 0.11 | 0.9 | 0.3 |
変動係数(%) | 3.1 | 18.2 | 6.7 |
品番 | 商品コード | パッケージ仕様 | ドリル径 | CADデータ | 写真 | 試験成績書 | ||||||
パック | BOX | 本 /パック |
パック /中袋 |
本 /BOX |
BOX /外箱 |
引抜き | せん断 | |||||

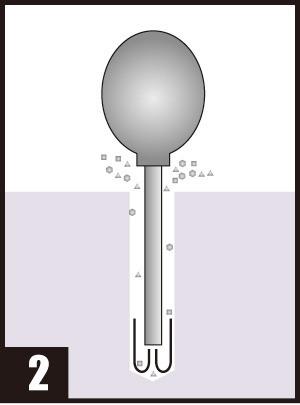

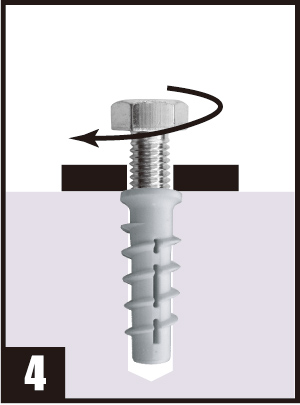

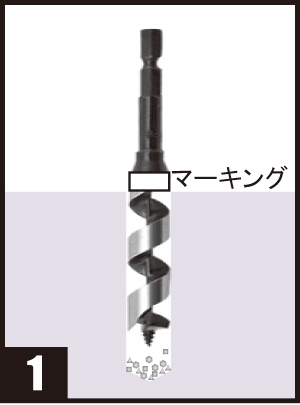

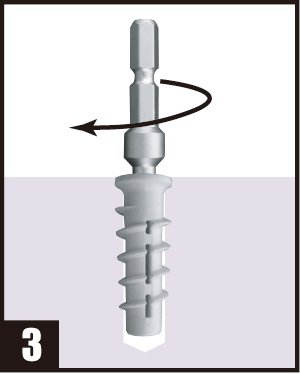

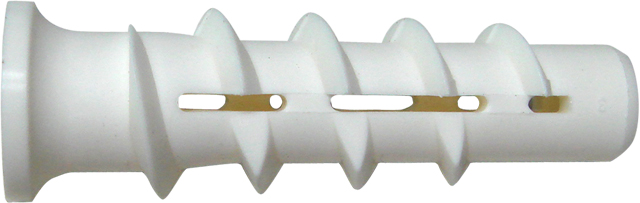

K4 | 726955 | 790163 | 6 | 5 | 50 | 8 | 10.0 | dxfdxf | jwdxf | jpgjpg | PDFPDF | PDFPDF |
K6 | 726966 | 790251 | 6 | 5 | 50 | 8 | 10.0 | dxfdxf | jwdxf | jpgjpg | ||
K8 | 726977 | 790284 | 4 | 5 | 50 | 6 | 12.0 | dxfdxf | jwdxf | jpgjpg | ||

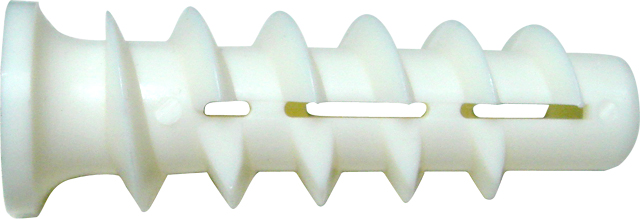

K10 | 726988 | 790240 | 2 | 5 | 40 | 6 | 14.0 | dxfdxf | jwdxf | jpgjpg |
※BOXにはターボアンカー専用施工ビット「ターボブースター」が1本同梱されています。
品番 | 商品コード | 本/袋 |
TBK4 | 014192 | 1 |
TBK6 | 014203 | 1 |
TBK8 | 014214 | 1 |
TBK10 | 014225 | 1 |

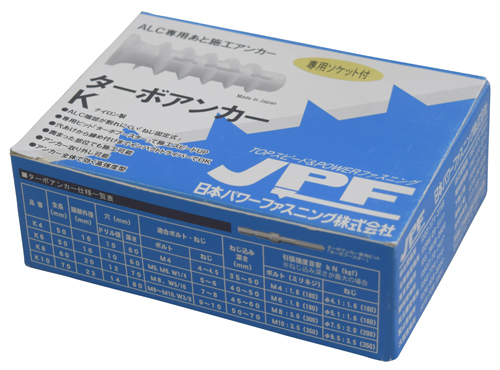

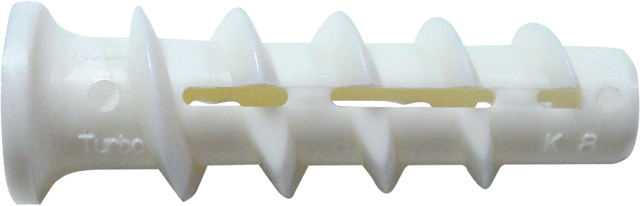

ターボBOX

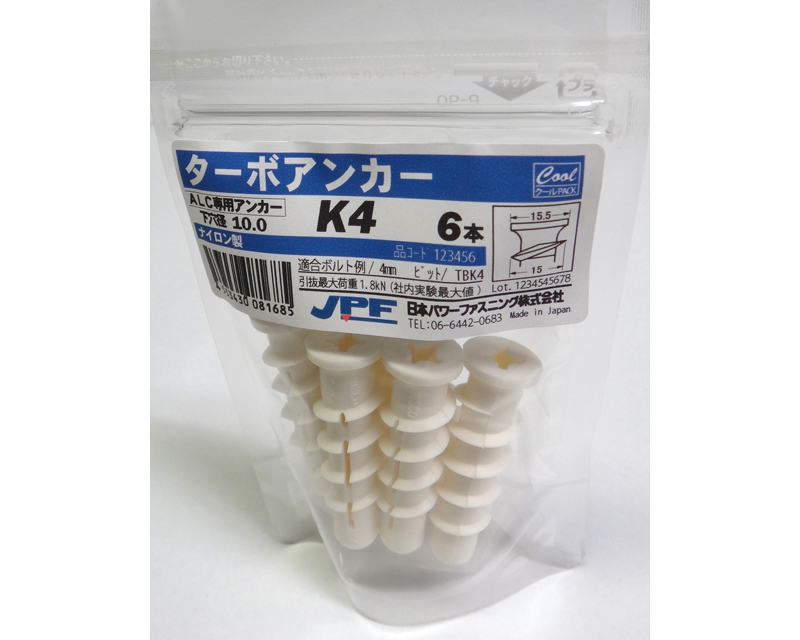

ターボパック
