鋼板＋Cチャン固定イメージ
| 下地鋼材厚み(mm) | 引抜保持力(kN) | ||
| 4ﾐﾘ並目 | 5ﾐﾘ並目 | 6ﾐﾘ並目 | |
| 1.6 | 2.6 | 2.8 | 2.8 |
| 2.3 | 4.5 | 4.6 | 4.7 |
| 3.2 | 6.5 | 6.8 | 7.9 |
| ねじタイプ | サイズ | 商品コード | 入り数 | 適用板厚 | 締結厚(働き) | CADデータ | 写真 | 試験成績書 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 呼び径×長さ | 本/BOX | BOX/外箱 | 最小 | 最大 | 最小 | 最大 | ||||||

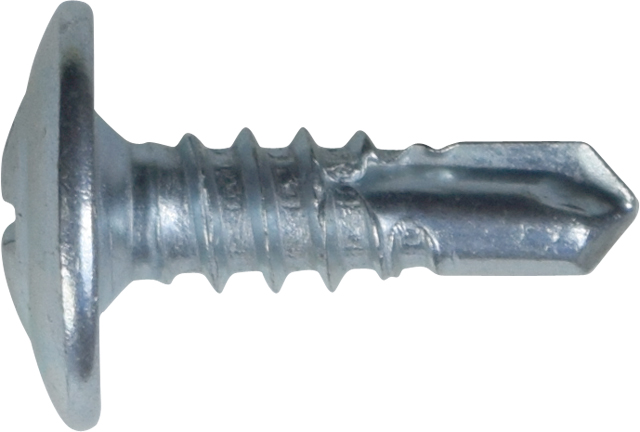

| 全ねじ | 4× 13 | 012512 | 1000 | 10 | 1.6 | 3.2 | 1.6 | 4.0 | dxfdxf | jwjw | jpgjpg | PDFPDF |

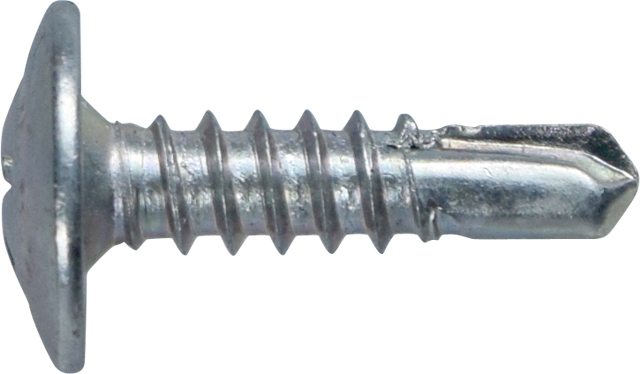

| 4× 16 | 012523 | 800 | 10 | 1.6 | 3.2 | 1.6 | 6.5 | dxfdxf | jwjw | jpgjpg | ||

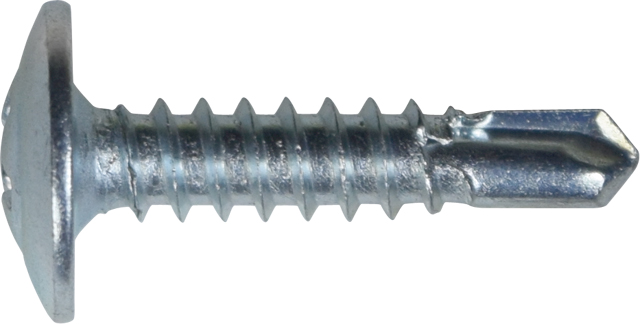

| 4× 19 | 012534 | 700 | 10 | 1.6 | 3.2 | 1.6 | 9.5 | dxfdxf | jwjw | jpgjpg | ||

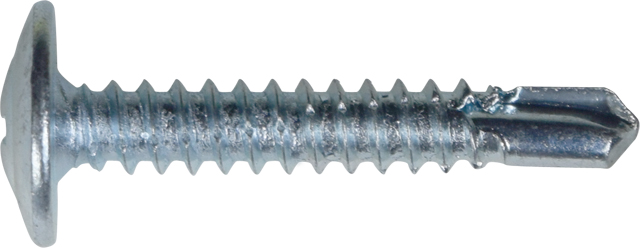

| 4× 25 | 012380 | 500 | 10 | 1.6 | 4.0 | 1.6 | 14.5 | dxfdxf | jwjw | jpgjpg | ||

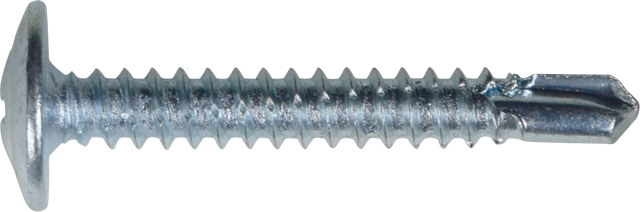

| 4× 30 | 334662 | 500 | 5 | 1.6 | 4.0 | 1.6 | 19.5 | dxfdxf | jwjw | jpgjpg | ||
| 4× 35 | 012384 | 500 | 5 | 1.6 | 4.0 | 1.6 | 24.5 | dxfdxf | jwjw | jpgjpg | ||
| 全ねじ 細目 |
5× 19 | 335460 | 500 | 10 | 1.6 | 3.2 | 1.6 | 8.5 | dxfdxf | jwjw | jpgjpg | |

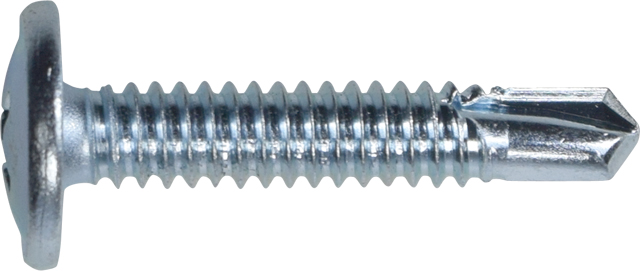

| 5× 25 | 335461 | 500 | 5 | 1.6 | 3.2 | 1.6 | 14.5 | dxfdxf | jwjw | jpgjpg | ||

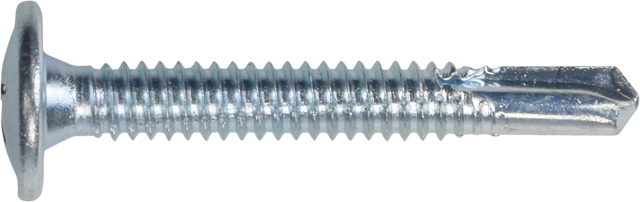

| 5× 35 | 335743 | 500 | 5 | 1.6 | 5.0 | 1.6 | 22.0 | dxfdxf | jwjw | jpgjpg | ||
| 5× 40 | 335744 | 500 | 5 | 1.6 | 5.0 | 1.6 | 27.0 | dxfdxf | jwjw | jpgjpg | ||

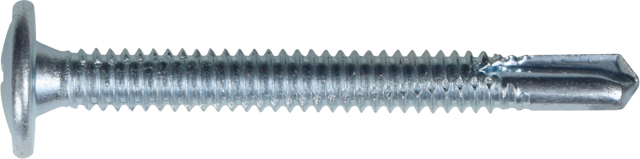

| 5× 45 | 335745 | 500 | 5 | 1.6 | 5.0 | 1.6 | 32.0 | dxfdxf | jwjw | jpgjpg | ||

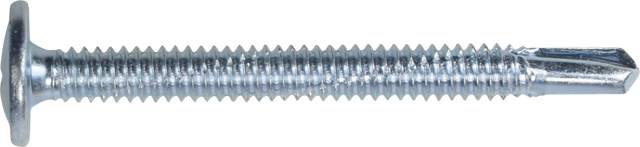

| 5× 50 | 335746 | 300 | 5 | 1.6 | 5.0 | 1.6 | 37.0 | dxfdxf | jwjw | jpgjpg | ||
| 半ねじ 細目 |

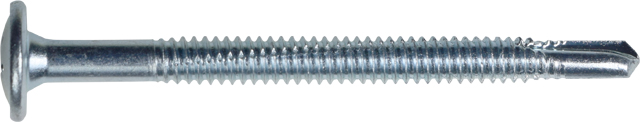

5× 60 | 335812 | 300 | 5 | 1.6 | 5.0 | 14.0 | 47.0 | dxfdxf | jwjw | jpgjpg | |

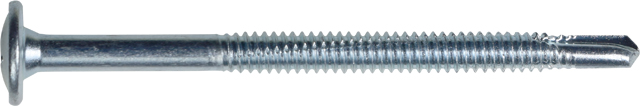

| 5× 70 | 335794 | 200 | 5 | 1.6 | 5.0 | 24.0 | 57.0 | dxfdxf | jwjw | jpgjpg | ||
| 5× 80 | 334738 | 200 | 5 | 1.6 | 5.0 | 34.0 | 67.0 | dxfdxf | jwjw | jpgjpg | ||
| 5×100 | 334742 | 100 | 5 | 1.6 | 5.0 | 54.0 | 87.0 | dxfdxf | jwjw | jpgjpg | ||
| 全ねじ | 6× 25 | 334618 | 500 | 5 | 1.6 | 6.0 | 1.6 | 10.0 | dxfdxf | jwjw | jpgjpg | |
| ねじタイプ | サイズ | 商品コード | 入り数 | 適用板厚 | 締結厚(働き) | CADデータ | 写真 | 試験成績書 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 呼び径×長さ | 本/BOX | BOX/外箱 | 最小 | 最大 | 最小 | 最大 | ||||||
| 全ねじ | 4×13 | 702217 | 1000 | 10 | 1.6 | 3.2 | 1.6 | 3.5 | dxfdxf | jwjw | jpgjpg | PDFPDF |
| 4×16 | 701128 | 800 | 10 | 1.6 | 3.2 | 1.6 | 6.5 | dxfdxf | jwjw | |||
| 4×19 | 101677 | 700 | 10 | 1.6 | 3.2 | 1.6 | 9.5 | dxfdxf | jwjw | jpgjpg | ||
| 4×25 | 101633 | 500 | 10 | 1.6 | 3.2 | 1.6 | 15.5 | dxfdxf | jwjw | |||
| 全ねじ 細目 |

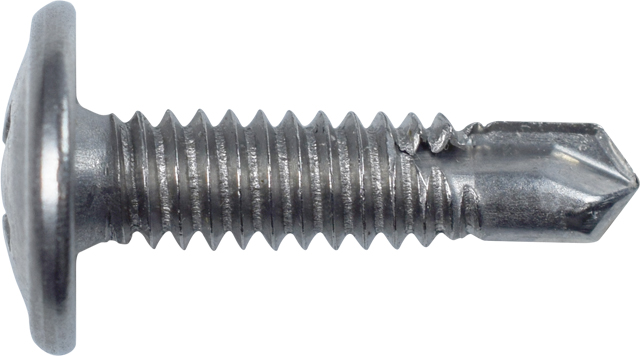

5×19 | 101666 | 500 | 10 | 1.6 | 3.2 | 1.6 | 8.5 | dxfdxf | jwjw | jpgjpg | |
| 5×25 | 101435 | 500 | 5 | 1.6 | 3.2 | 1.6 | 14.5 | dxfdxf | jwjw | |||
| 5×35 | 702173 | 500 | 5 | 1.6 | 3.2 | 1.6 | 24.5 | dxfdxf | jwjw | |||
| 5×45 | 702184 | 500 | 5 | 1.6 | 3.2 | 1.6 | 34.5 | dxfdxf | jwjw | |||
| 5×50 | 702195 | 300 | 5 | 1.6 | 3.2 | 1.6 | 39.5 | dxfdxf | jwjw | |||
| 半ねじ 細目 |

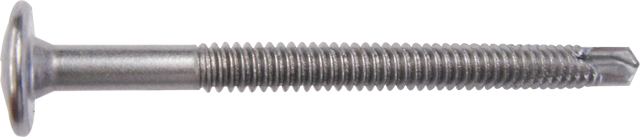

5×60 | 101446 | 300 | 5 | 1.6 | 3.2 | 16.5 | 49.5 | dxfdxf | jwjw | jpgjpg | |
| 5×70 | 101457 | 200 | 5 | 1.6 | 3.2 | 26.5 | 59.5 | dxfdxf | jwjw | |||
| 5×80 | 101468 | 200 | 5 | 1.6 | 3.2 | 36.5 | 69.5 | dxfdxf | jwjw | |||
| (5×100) | 701062 | 100 | 5 | 1.6 | 3.2 | 56.5 | 89.5 | dxfdxf | jwjw | |||

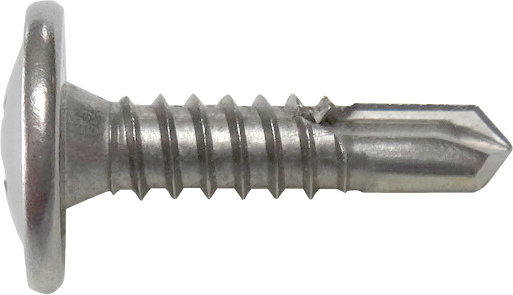

| 全ねじ | 6× 25 | 702668 | 500 | 5 | 1.6 | 6.0 | 1.6 | 10.0 | dxfdxf | jwjw | jpgjpg | |
( )付きの品目は受注生産品です。生産ロットや納期につきましてはお問い合わせください。
鉄用BOX
ステンレス用BOX
