パンワッシャー
Sカット
木材種類 | 杉105×105 | ||
埋込深さ(mm) | 20 | 30 | 40 |
引抜き最大荷重平均(kN) | 1.6 | 2.9 | 4.2 |
標準偏差 | 0.19 | 0.18 | 0.13 |
変動係数(%) | 11.1 | 6 | 3.1 |
ボード種類 | 硬質木片セメント板 | 高圧木毛セメント板 | 構造用合板 | ||||
埋込深さ(mm) | 貫通+10mm | 貫通+10mm | 貫通+10mm | ||||
ボード厚(mm) | 18 | 25 | 15 | 20 | 25 | 9 | 12 |
引抜き最大荷重平均(kN) | 1.3 | 2.1 | 0.7 | 1.3 | 1.2 | 0.6 | 1.1 |
標準偏差 | 0.08 | 0.06 | 0.04 | 0.2 | 0.08 | 0.07 | 0.11 |
変動係数(%) | 5.4 | 2.4 | 5.6 | 14.8 | 5.8 | 9.9 | 9.7 |
埋込深さ(mm) | 37 |
せん断最大荷重平均(kN) | 2 |
(最大荷重時変位量平均mm) | 4 |
標準偏差 | 0.09 |
変動係数(%) | 4.2 |
サイズ | 商品コード | BOX | 外箱 | CADデータ | 写真 | 試験 成績書 |
||||||
呼び径×長さ | シルバー ダクロタイズド |
ブロンズ ラスパート |
ブラック ラスパート |
ねじ本数 | BOX数 | シルバー | ブロンズ | ブラック | ||||

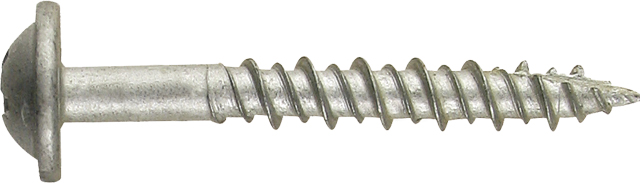

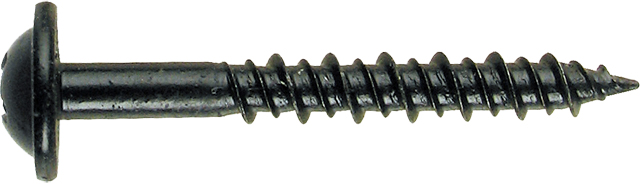

半ねじ | 3.6×30 | 155716 | 155727 | 155738 | 500 | 10 | dxfdxf | jwdxf | jpgjpg | jpgjpg | jpgjpg | PDFPDFPDFPDF |
---|---|---|---|---|---|---|---|---|---|---|---|---|

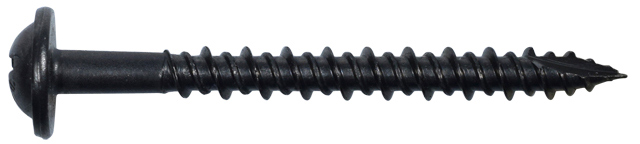

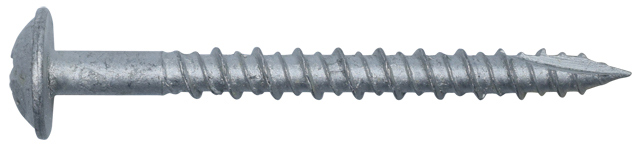

3.6×40 | 155749 | 155760 | 155771 | 400 | 10 | dxfdxf | jwdxf | jpgjpg | jpgjpg | |||

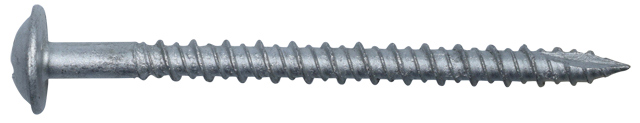

3.6×50 | 155782 | 155793 | 155804 | 300 | 10 | dxfdxf | jwdxf | jpgjpg |
サイズ | 商品コード | BOX | 外箱 | CADデータ | 写真 | 試験 成績書 |
||||||
呼び径×長さ | シルバー ダクロタイズド |
ブロンズ ラスパート |
ブラック ラスパート |
ねじ本数 | BOX数 | シルバー | ブロンズ | ブラック | ||||

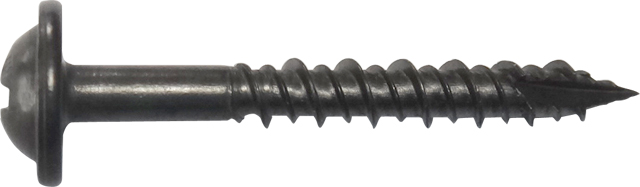

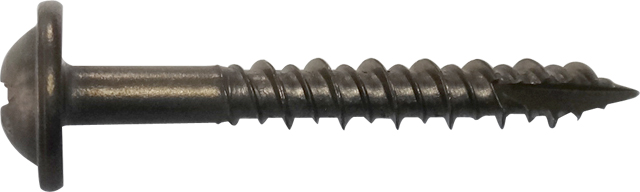

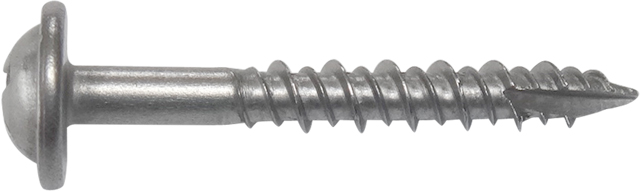

半ねじ | 3.6×30 | 706110 | 706176 | 706143 | 500 | 10 | dxfdxf | jwdxf | jpgjpg | jpgjpg | jpgjpg | PDFPDFPDFPDF |
---|---|---|---|---|---|---|---|---|---|---|---|---|
3.6×40 | 706121 | 706187 | 706154 | 400 | 10 | dxfdxf | jwdxf | |||||
3.6×50 | 706132 | 706198 | 706165 | 300 | 10 | dxfdxf | jwdxf |
鉄用BOX
ステンレス用BOX
