吊子固定
水切り固定
| 木材種類 | 杉105×105 | ||
| 埋込深さ(mm) | 20 | 30 | 40 |
| 引抜き最大荷重平均(kN） | 2.2 | 3.5 | 4.9 |
| 標準偏差 | 0.2 | 0.04 | 0.11 |
| 変動係数(%) | 8.8 | 1.1 | 2.2 |
| ボード種類 | 硬質木片セメント板 | 高圧木毛セメント板 | 構造用合板 | ||||
| 埋込深さ(mm) | 貫通+10mm | 貫通+10mm | 貫通+10mm | ||||
| ボード厚(mm) | 18 | 25 | 15 | 20 | 25 | 9 | 12 |
| 引抜き最大荷重平均(kN） | 1.5 | 2.5 | 0.8 | 1.5 | 1.7 | 0.7 | 1.1 |
| 標準偏差 | 0.13 | 0.09 | 0.05 | 0.12 | 0.15 | 0.07 | 0.13 |
| 変動係数(%) | 8.3 | 3.3 | 5.7 | 7.6 | 8.2 | 8.2 | 11 |
| 埋込深さ(mm) | 22 | 47 | ||
| 試料材質 | 鉄 | SUS | 鉄 | SUS |
| せん断最大荷重平均(kN） | 1.6 | 1.6 | 2.8 | 3.4 |
| （最大荷重時変位量平均mm） | 5 | 8.3 | 3.8 | 12.4 |
| 標準偏差 | 0.09 | 0.08 | 0.28 | 0.16 |
| 変動係数(%) | 5.1 | 4.5 | 9.9 | 4.6 |
| サイズ | 商品コード | BOX | 外箱 | CADデータ | 写真 | 試験成績書 | ||
| 呼び径×長さ | ねじ本数 | BOX数 | ||||||
| 全ねじ | 4.6×18 | 012902 | 500 | 10 | dxfdxf | jwjw | PDFPDFPDFPDF | |
|---|---|---|---|---|---|---|---|---|
| 4.6×20 | 012906 | 500 | 10 | dxfdxf | jwjw | |||

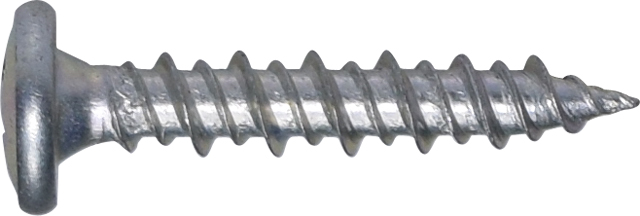

| 4.6×25 | 012910 | 500 | 10 | dxfdxf | jwjw | jpgjpg | ||
| (4.6×30) | 335628 | 400 | 10 | dxfdxf | jwjw | |||

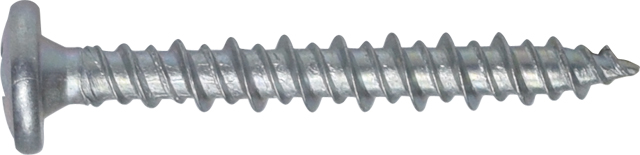

| 4.6×35 | 012914 | 250 | 10 | dxfdxf | jwjw | jpgjpg | ||

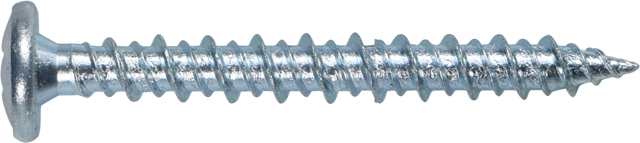

| (4.6×40) | 335633 | 250 | 10 | dxfdxf | jwjw | jpgjpg | ||
| 4.6×45 | 012917 | 250 | 10 | dxfdxf | jwjw | jpgjpg | ||

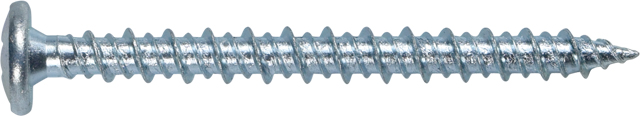

| (4.6×50) | 335697 | 150 | 10 | dxfdxf | jwjw | jpgjpg | ||
| 半ねじ | (4.6×65) | 335545 | 100 | 10 | dxfdxf | jwjw | jpgjpg | |
( )付きの品目は受注生産品です。生産ロットや納期につきましてはお問い合わせください。
| サイズ | 商品コード | BOX | 外箱 | CADデータ | 写真 | 試験成績書 | ||
| 呼び径×長さ | ねじ本数 | BOX数 | ||||||

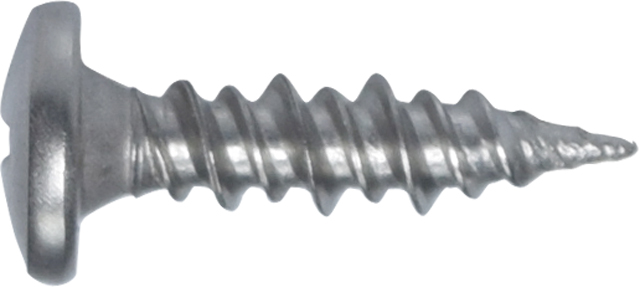

| 全ねじ | 4.6×18 | 700446 | 500 | 10 | dxfdxf | jwjw | jpgjpg | PDFPDFPDFPDF |
|---|---|---|---|---|---|---|---|---|

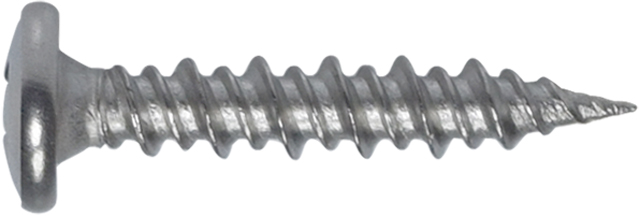

| 4.6×25 | 700457 | 500 | 10 | dxfdxf | jwjw | jpgjpg | ||
| 4.6×35 | 700490 | 250 | 10 | dxfdxf | jwjw | |||

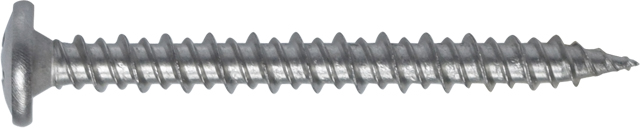

| 4.6×45 | 700512 | 250 | 10 | dxfdxf | jwjw | jpgjpg | ||
| (4.6×50) | 700523 | 150 | 10 | dxfdxf | jwjw | |||
| (4.6×55) | 700534 | 100 | 10 | dxfdxf | jwjw | |||
| 半ねじ | (4.6×65) | 700545 | 100 | 10 | dxfdxf | jwjw | ||
( )付きの品目は受注生産品です。生産ロットや納期につきましてはお問い合わせください。
鉄用BOX
ステンレス用BOX
