H鋼へのねじ込みイメージ
| 引抜荷重(kN） | ||
| 板厚水準 | 6.0t | 9.0t |
| 平均 | 18.5 | 18.5 |
| 最小値 | 18.1 | 18.2 |
| 標準偏差 | 0.29 | 0.25 |
| 変動係数 | 1.5% | 1.4% |
| 単体せん断荷重(kN） | |
| 平均 | 10.6 |
| 最小値 | 10.3 |
| 標準偏差 | 0.179 |
| 変動係数 | 1.7% |
| ねじタイプ | サイズ | 商品コード | 入り数 | 適用板厚 | 締結厚(働き) | CADデータ | 写真 | 試験成績書 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 呼び径×長さ | 本/BOX | BOX/外箱 | 最小 | 最大 | 最小 | 最大 | ||||||
| 全ねじ | （5.5×30） | 168410 | 250 | 10 | 6.0 | 13.0 | 6.0 | 13.0 | dxfdxf | jwjw | jpgjpg | PDFPDF |

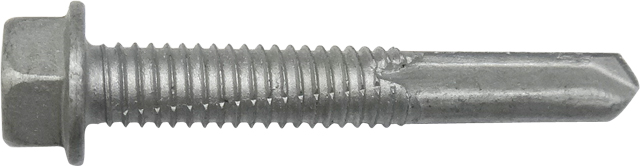

| 5.5×38 | 139875 | 500 | 5 | 6.0 | 13.0 | 6.0 | 18.0 | dxfdxf | jwjw | jpgjpg | ||

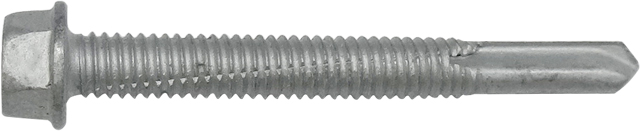

| 5.5×51 | 139919 | 300 | 5 | 6.0 | 13.0 | 6.0 | 31.0 | dxfdxf | jwjw | jpgjpg | ||
( )付きの品目は受注生産品です。生産ロットや納期につきましてはお問い合わせください。
試験成績書は各商品グループの代表品目の社内試験結果をまとめたものです。規格値や許容荷重値ではありません。安全率の設定などは納め方や荷重の種類、使用期間などに応じて建築士や設計の専門家の判断に従ってください。
鉄用BOX
ステンレス用BOX
