木材にボルトを立てる、おねじ形鋼強度コーチスクリューボルトスクリュー
頭部形状、使用例
ラインヘッド
アイナット＋木材
技術データ
●引抜き試験 試験本数各５本
| 木材種類 |
杉105×105 |
| 下穴 |
無し |
5 |
| 埋込深さ(mm) |
40 |
60 |
40 |
60 |
| 引抜き最大荷重平均(kN） |
5 |
7.2 |
5 |
6.5 |
| 標準偏差 |
0.3 |
0.12 |
0.43 |
0.28 |
| 変動係数(%) |
5.8 |
1.6 |
8.4 |
4.2 |
●引抜き試験 試験本数各５本
| ボード種類 |
硬質木片セメント板 |
高圧木毛セメント板 |
構造用合板 |
| 埋込深さ(mm) |
貫通+10mm |
貫通+10mm |
貫通+10mm |
| ボード厚(mm) |
18 |
25 |
15 |
20 |
25 |
9 |
12 |
| 引抜き最大荷重平均(kN） |
1.8 |
3.1 |
1.1 |
2.2 |
2.3 |
1 |
1.8 |
| 標準偏差 |
0.1 |
0.22 |
0.08 |
0.14 |
0.15 |
0.05 |
0.08 |
| 変動係数(%) |
5 |
6.8 |
6.8 |
6.2 |
6.3 |
4.2 |
4.2 |
●せん断試験 試験本数各５本
| 木材種類 |
杉105×105 |
| せん断プレート |
鋼板22t |
| 下穴 |
無し |
| 埋込深さ(mm) |
40 |
60 |
| 引抜き最大荷重平均(kN） |
4.8 |
7.6 |
| 最大荷重時変位量 |
15.5 |
17.1 |
| 標準偏差 |
0.38 |
0.07 |
| 変動係数(%) |
7.8 |
0.9 |
品目表
※各品目の各部寸法はWEBカタログをご参照ください。
試験成績書は各商品グループの代表品目の社内試験結果をまとめたものです。規格値や許容荷重値ではありません。
安全率の設定などは納め方や荷重の種類、使用期間などに応じて建築士や設計の専門家の判断に従ってください。
CADデータ、写真、試験成績書は随時見直し、追加して参ります。
各種データは
「会員登録」をして頂く事で閲覧可能になります。会員登録済の方は
こちらからログインしてください。

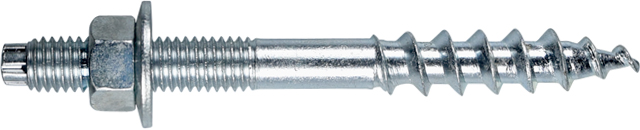

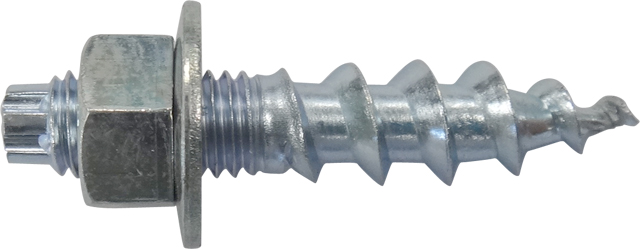

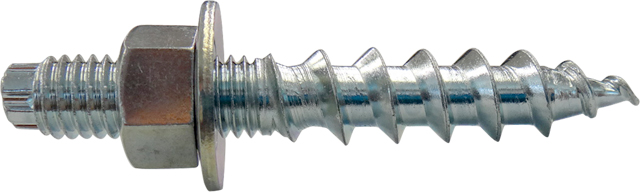

ボルトスクリュー 鋼製三価ユニクロ

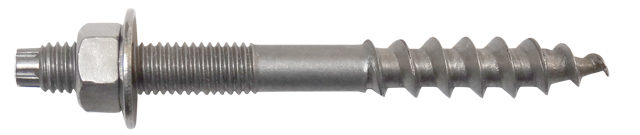

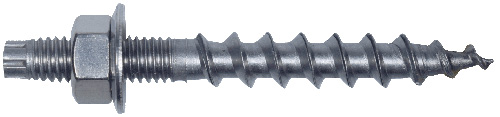

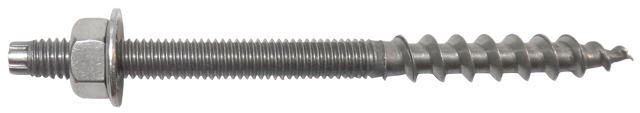

ボルトスクリュー SUS430製サスガードSG

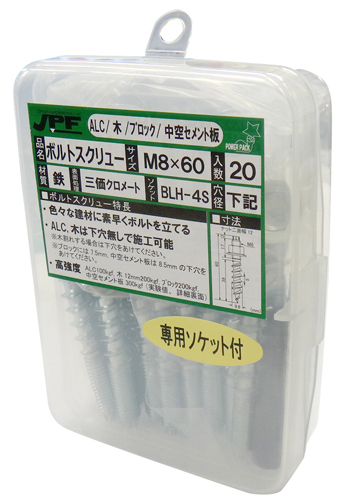

パッケージイメージ
パッケージ
