タップスター｜セメント系建材用ファスナー（あと施工アンカー）｜製品・技術案内

高強度リムーバブルおねじアンカータップスター^®

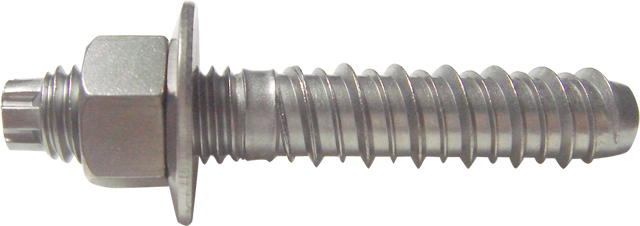

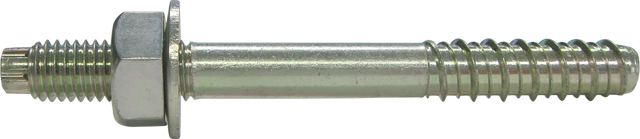

SUSタップスターSTP1060写真 — SUS410製
STP1060
サスガードSG

WEBカタログを開く

用途・納まり例

ラック

フェンス

M6～M12用専用ソケット

ベルトコンベア

技術データ

※1 タップスターⅡ
※2 最大荷重平均値であり、保証値ではありません。
実体引抜き試験	コンクリート設計基準強度　Fc21N/mm²
アンカー径	6	8	10	12		12 Ⅱ^※1	16
下穴径(mm)	5.5	7.5	9.5	11		10	15
下穴深さ（mm）	40	45	55	50	60	60	70	80
埋込み深さ（mm）	30	35	45	40	50	50	60	70
最大荷重（kN）^※2	5.8	8.1	13.1	13.2	16.4	18.5	23.0	34.3
標準偏差	0.21	0.71	0.96	1.27	1.52	1.32	3.03	2.05
変動係数（%）	3.6	8.8	7.3	9.6	9.3	7.1	13.2	6.0

※1 タップスターⅡ
※2 最大荷重平均値であり、保証値ではありません。
実体せん断試験	コンクリート設計基準強度　Fc21N/mm²
アンカー径	6	8	10	12		12 Ⅱ^※1	16
下穴径(mm)	5.5	7.5	9.5	11		10	15
下穴深さ（mm）	40	45	55	50	60	60	70	80
埋込み深さ（mm）	30	35	45	40	50	50	60	70
最大荷重（kN）^※2	6.1	12.6	21.0	22.1	35.6	36.3	48.0	65.6
標準偏差	0.23	0.24	0.03	1.06	0.56	2.33	3.95	2.75
変動係数（%）	3.8	1.9	0.2	4.8	1.6	6.5	8.3	4.2

施工手順

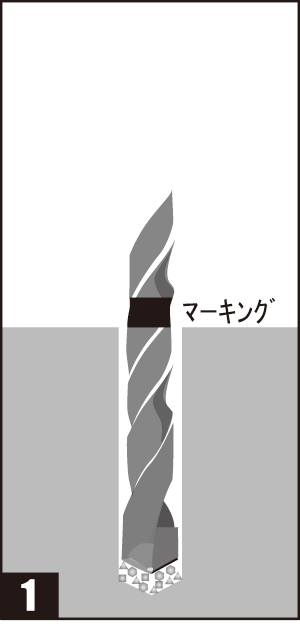

下穴あけ。アンカーを埋め込む深さより10mm程度深めにあける。

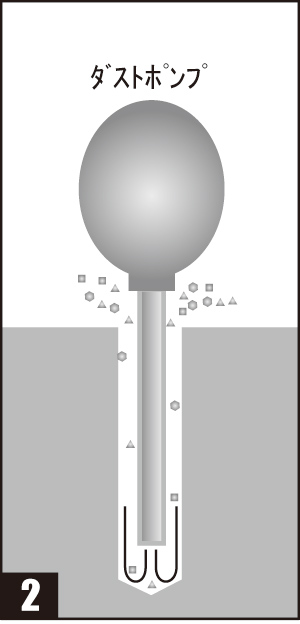

ダストポンプや集塵機で切粉を除去。

インパクトドライバーにソケットを装着して、埋め込み深さまでねじ込む。穴底に当てない様注意。

ナットを締めて取付物を固定。

アンカー取外しが必要な時はソケットを用いて逆回転をかける。

品目表

※各品目の各部寸法はWEBカタログをご参照ください。
試験成績書は各商品グループの代表品目の社内試験結果をまとめたものです。規格値や許容荷重値ではありません。
安全率の設定などは納め方や荷重の種類、使用期間などに応じて建築士や設計の専門家の判断に従ってください。
CADデータ、写真、試験成績書は随時見直し、追加して参ります。
各種データは「会員登録」をして頂く事で閲覧可能になります。会員登録済の方はこちらからログインしてください。

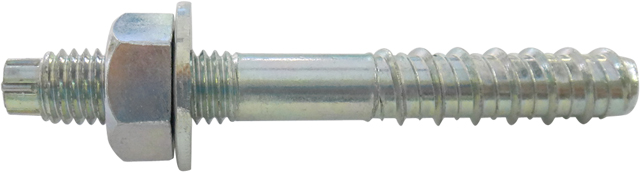

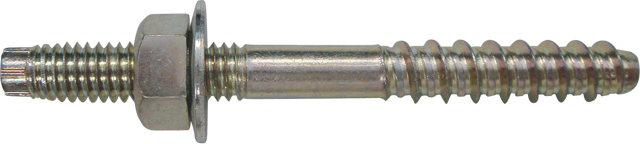

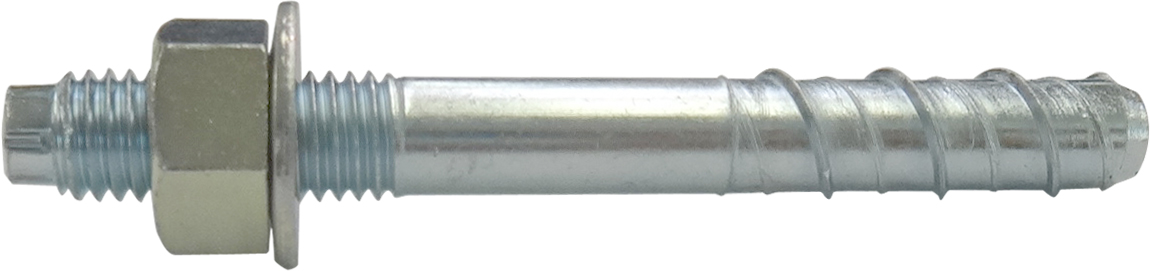

タップスターM６～M12　鋼製三価クロメート

	サイズ	商品コード		パッケージ仕様					ドリル径	CAD データ	写真	試験成績書
	呼び径×長さ	パック	BOX	本 /パック	パック /中箱	パック /外箱	本 /BOX	BOX /外箱	ドリル径	CAD データ	写真	引抜 21N	せん断 21N

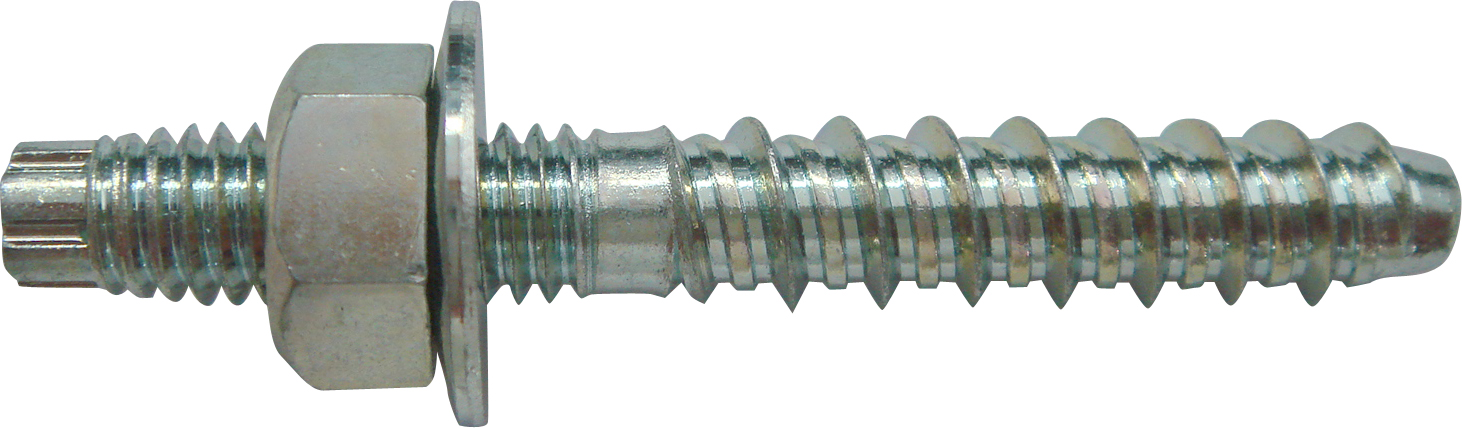

6ﾐﾘ	TP6×45	708178	708541	20	5	20	50	16	5.5	dxfdxf	jpgjpg	PDFPDF	PDFPDF
6ﾐﾘ	TP6×60	708189	708552	18	5	20	50	16	5.5	dxfdxf	jpgjpg	PDFPDF	PDFPDF

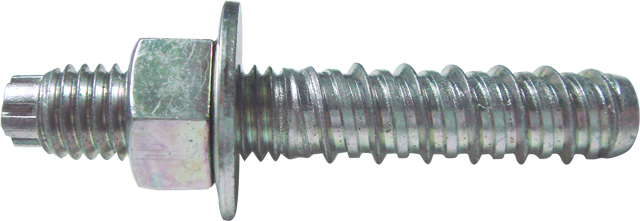

8ﾐﾘ	TP8×50	708200	708563	18	5	20	50	16	7.5	dxfdxf	jpgjpg	PDFPDF	PDFPDF
	TP8×70	708211	708574	15	5	20	50	8	7.5	dxfdxf	jpgjpg

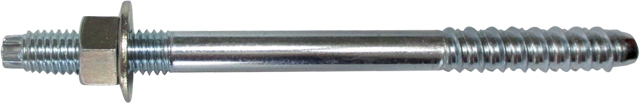

	TP8×110	ー	716395	ー	ー	ー	50	8	7.5	dxfdxf	jpgjpg
10ﾐﾘ	TP10×60	708222	708585	10	5	20	50	8	9.5	dxfdxf	jpgjpg	PDFPDF	PDFPDF
	TP10×80	708233	708596	8	5	20	50	6	9.5	dxfdxf	jpgjpg
	TP10×100	ー	712996	ー	ー	ー	50	6	9.5	dxfdxf	jpgjpg
12ﾐﾘ	TP12×60	ー	716021	ー	ー	ー	50	3	11.0	dxfdxf	jpgjpg	PDFPDF	PDFPDF
	TP12×70	716285	716010	8	5	20	50	3	11.0	dxfdxf	jpgjpg	PDFPDF	PDFPDF
	TP12×90	716296	716032	6	5	20	50	3	11.0	dxfdxf	jpgjpg	PDFPDF	PDFPDF

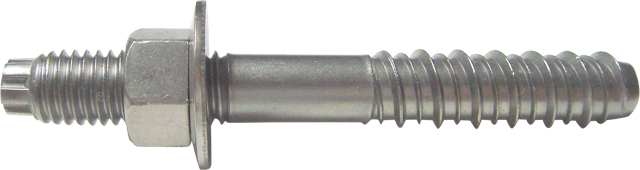

SUSタップスターM６～M12　サスガードSG

	サイズ	商品コード		パッケージ仕様					ドリル径	CAD データ	写真	試験成績書
	呼び径×長さ	パック	BOX	本 /パック	パック /中箱	パック /外箱	本 /BOX	BOX /外箱	ドリル径	CAD データ	写真	引抜 21N	せん断 21N

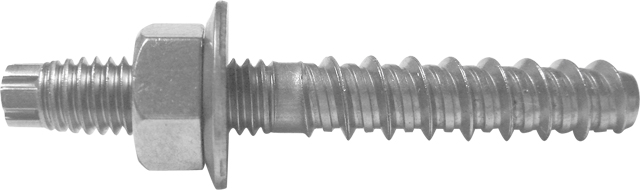

6ﾐﾘ	STP6×45	708244	708607	20	5	20	50	16	5.5	dxfdxf	jpgjpg	PDFPDF	PDFPDF

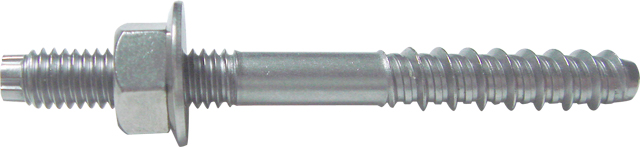

6ﾐﾘ	STP6×60	708255	708618	18	5	20	50	16	5.5	dxfdxf	jpgjpg	PDFPDF	PDFPDF
8ﾐﾘ	STP8×50	708266	708629	18	5	20	50	16	7.5	dxfdxf	jpgjpg	PDFPDF	PDFPDF
8ﾐﾘ	STP8×70	708277	708640	15	5	20	50	8	7.5	dxfdxf	jpgjpg	PDFPDF	PDFPDF
10ﾐﾘ	STP10×60	708288	708651	10	5	20	50	8	9.5	dxfdxf	jpgjpg	PDFPDF	PDFPDF

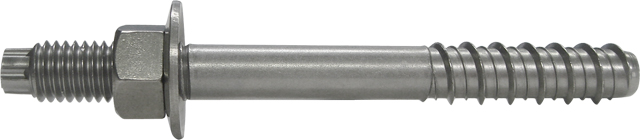

	STP10×80	708299	708662	8	5	20	50	6	9.5	dxfdxf	jpgjpg
	STP10×100	ー	712941	ー	ー	ー	50	6	9.5	dxfdxf	jpgjpg

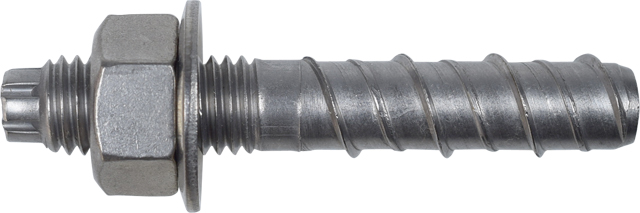

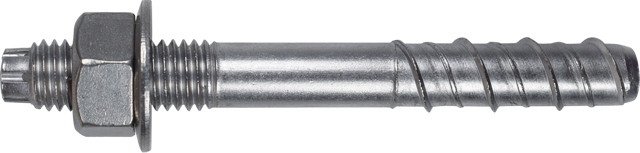

12ﾐﾘ	STP12×70	(709927)	716439	8	5	20	50	3	11.0	dxfdxf	jpgjpg	PDFPDF	PDFPDF

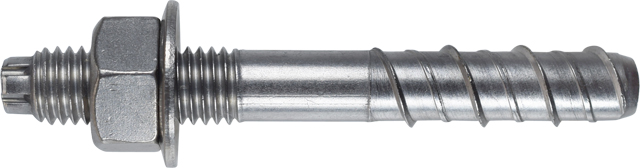

12ﾐﾘ	STP12×90	(709938)	716450	6	5	20	50	3	11.0	dxfdxf	jpgjpg

( )付きの品目は受注生産品です。生産ロットや納期につきましてはお問い合わせください。

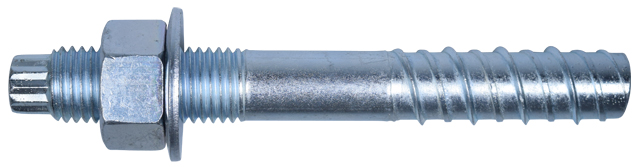

タップスターM16　鋼製三価クロメート

サイズ	商品コード	パッケージ仕様		ドリル径	CAD データ	写真	試験成績書
呼び径×長さ	商品コード	BOX	BOX/外箱	ドリル径	CAD データ	写真	引抜 21N	せん断 21N
M16×100	740782	10	8	15.0			PDFPDF	M16x100M16x100 M16x120M16x120
M16×120	737086	10	8	15.0		jpgjpg	PDFPDF	M16x100M16x100 M16x120M16x120

パッケージイメージ

タップスターSUS BOX

タップスターパック

タップスター鉄BOX

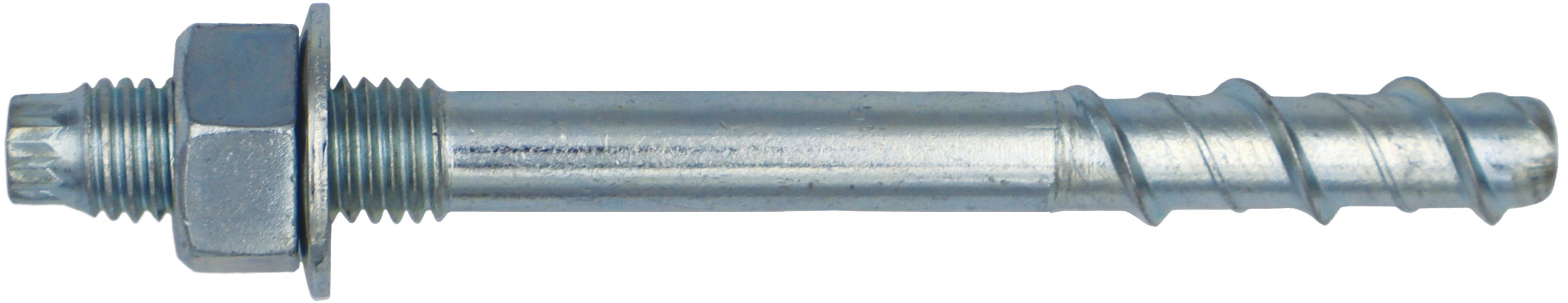

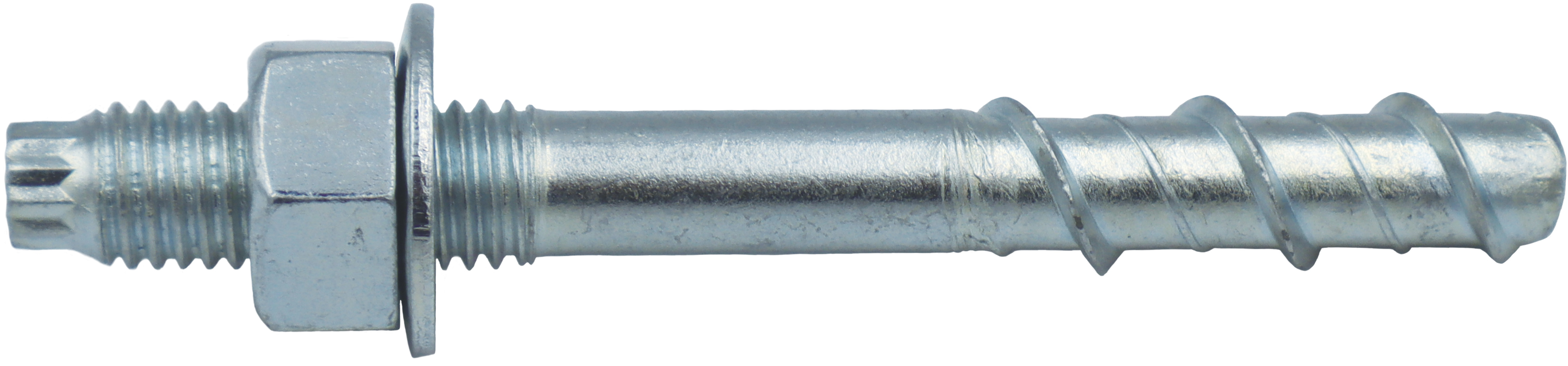

タップスターⅡM12　鋼製三価クロメート

	サイズ	商品コード		パッケージ仕様					ドリル径	CADデータ	写真	試験成績書
	呼び径×長さ	ﾊﾟｯｸ	BOX	本/ﾊﾟｯｸ	ﾊﾟｯｸ/中箱	ﾊﾟｯｸ/外箱	本/BOX	BOX/外箱	ドリル径	CADデータ	写真	引抜21N	せん断21N
12ﾐﾘ	TPⅡ12×100	(740045)	(739957)	4	5	20	50	3	10.0		jpgjpg	PDFPDF
12ﾐﾘ	TPⅡ12×120	-	(739968)	-	-	-	30	3	10.0		jpgjpg	PDFPDF

( )付きの品目は受注生産品です。生産ロットや納期につきましてはお問い合わせください。

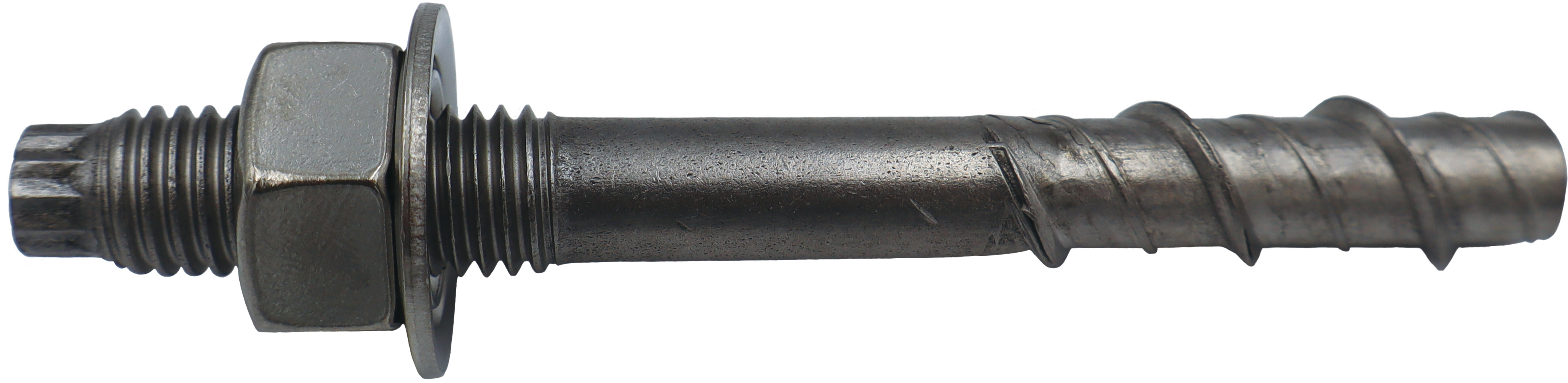

SUSタップスターⅡM12　サスガードSG

	サイズ	商品コード		パッケージ仕様					ドリル径	CADデータ	写真	試験成績書
	呼び径×長さ	ﾊﾟｯｸ	BOX	本/ﾊﾟｯｸ	ﾊﾟｯｸ/中箱	ﾊﾟｯｸ/外箱	本/BOX	BOX/外箱	ドリル径	CADデータ	写真	引抜21N	せん断21N
12ﾐﾘ	STPⅡ12×100	(740078)	(740012)	4	5	20	50	3	10.0		jpgjpg	PDFPDF

( )付きの品目は受注生産品です。生産ロットや納期につきましてはお問い合わせください。
